제품 상세 정보:
|
| 주파수: | 5-3000 Hz | 싸인 힘: | 50000N |
|---|---|---|---|
| 충격 힘: | 100000N | 냉각 방식: | 공기 냉각법 |
| 전원 공급기: | 3 단계 AC 380V ±10% AC 50Hz | Max.Load: | 800 킬로그램 |
| 맥스. 가속: | 980m/s2 | 슬라이드 테이블: | 맞춤화될 수 있습니다 |
| 강조하다: | 진동 시험 장비,진동 시험 시스템 |
||

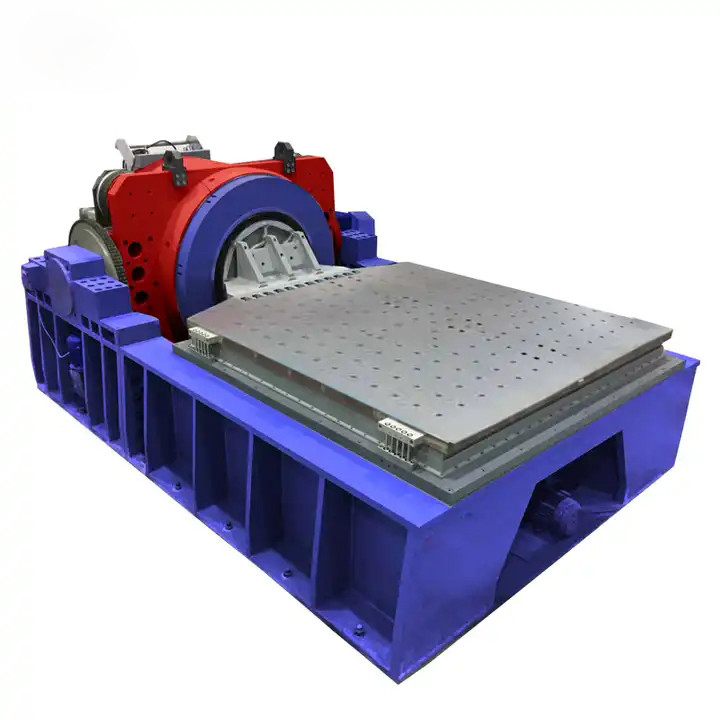

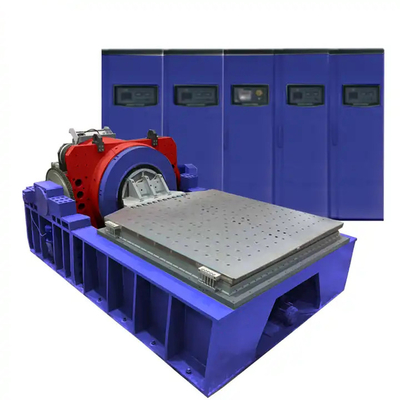

전자기 공랭식의 고주파 진동 시험기
시스템 성능 :
퍼스트-오더 동조 주파수는 높고 사용 빈도가 넓게 최적화된 동적 골형 구조 설계, 종래 구조의 동작 구조체 해골같은 거싯의 특히 약간 구조가 전송 강성을 강화하도록 설계된다는 것 입니다 ; 혼합 고정된 권취 링과 와인딩은 접착제와 스크루로 연결됩니다. 와이어 고리는 더 홀의 신체제를 강화하고, 와인딩의 강성을 강화합니다. 국제적 유사 제품을 초과하는 가동 코일의 퍼스트-오더 공통 진동주파수가 의미 심장하게 나아졌습니다.
고다이나믹 와인딩 꾸불꾸불한 레리아빌리티디 신체제와 원래 동적 와인딩 보강재 링의 신기술은 의미 심장하게 높은 공세, 고가속 진동, 영향과 고온 환경에서 움직임 코일 권선의 진동 저항 신뢰도를 향상시킵니다.
높은 공기가 에피치랑인노바티브 전기 식탁 냉각 공기 덕트 설계를 냉각시킵니다 : 개선된 공기 흡입구 구조, 상위 자기 링은 순환 홀 형태 공기 흡입구를 긴 홈 형태 공기 흡입구로 대체합니다 ; 여자 코일은 벌집형 공기 통로를 채택하고 중앙 자기 링이 트랙과 더 낮은 자기 링이 의미 심장하게 냉각 효과를 향상시키는 쐐기형 통풍관으로서 그와 같은 신체제를 채택한 두배 에어 플로 타입 바람을 채택합니다.
냉각 Fan :
냉각 Fan은 유일한 통풍관과 다른 구조 설계를 가지고 있고 선풍기가 좋은 냉각 효과와 저소음을 가집니다.
수평선상이고 수직 테스트 :
수평 슬라이드와 전기 진동 테이블은 수평 및 수직 테스트를 위해 사용될 수 있습니다. 2가지 방향 사이의 스위칭은 튀기도록 단순하고 쉽습니다.
어답트 IGBT 모듈 :
증폭기는 고안정성과 신뢰성을 위해 믿을 만한 MOSFET과 IGBT 모듈을 특징으로 합니다.
안전 성능 :
제품은 유럽 표준 시험 요구사항을 충족시키고 비상용정지스위치가 효과적으로 비상에 응답하기 위해 전력 증폭기에 설치됩니다. 미국 UL과 CE 안전 요구 사항을 만납니다.
| 항목 | 상술 |
| 전기 역학적 진동 발생기 체계 | |
| 사인 곡선인 것 하에 평가된 힘 (성수기) | 32KN |
| 영향 공세 | 64KN |
| 주파수 범위 | 200 Hz |
| 연속적 변위 | 59 밀리미터 p-p |
| 영향 치환 | 59 밀리미터 p-p |
| 최대 정격 속도 (죄 성수기) | 2m/s |
| 최대 가속 (죄) | 0.53 m/s2 |
| 가동 코일의 지름 | 445 밀리미터 |
| 무방한 편견이 없는 부하 토크 | 300 Nom |
| 이동 부품의 등가 질량 | 301 Ｇ |
| 축방향 진동 격리 주파수 | 2.5 Hz |
| 샘플을 위한 최대 적재량 | 500 킬로그램 |
| 자속누설 | <10 gauss=""> |
| 수직 진동 시험기 사이즈 | 4505×2500×840 밀리미터 (패키지 없이, L*W*H) |
| 수직 진동 시험기 중량 | (패키지 없이) About5800 킬로그램 |
| 전력 증폭기 | |
| 최대 출력 파워 | 32 kVA |
| 선적 통지 (신호대잡음비) s-/N | ≥65 dB |
| 정격 출력 전압 | 100 Ｖ |
| 변환 효율 | ≥90% |
| 시스템 보호 | 출력 초과 전압, 흐름 에 출력, 온도, 치환 에 진동 테이블, 더 에 수평 슬라이드 에 증폭기 시스템 고장, 출력 전원 하위 전압, 증폭기 단위 장애, 자극 정전, 3상을 냉각시킨 치환 전력 공급기 장애, 등. |
| 전력 증폭기 크기 | 1720*1200*850 밀리미터 (패키지 없이, L*W*H) |
