제품 상세 정보:
|
| 수직 진동 시험기 중량: | 약 5800 킬로그램 | 충격 풀즈에: | 사인 |
|---|---|---|---|
| 타입: | 3번 주축 진동 | 힘: | 전자적입니다 |
| 맥스 가속: | 30 밀리미터 | 주파수 범위: | 200 Hz |
| 냉각: | 공기 냉각법 | 키워드: | 진동 시험기 |
| 하이 라이트: | 진동 시험기,진동 시험 기계 |
||

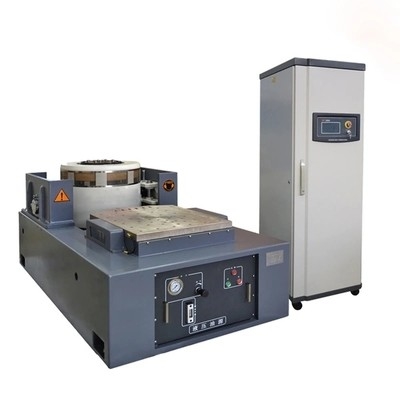

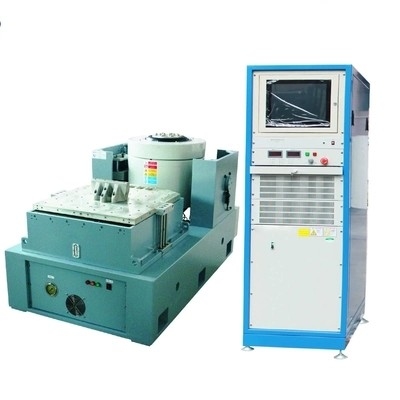

32 KVA 통합된 진동 내구성 시험 기계 3 주축 방폭
진동 제어 시스템의 이점 :
A. 기술 누적과 합격품의 오랜 세월과 디지털 진동 조절 기구의 국제적 주류 수준으로, 첫번째 국내 생산은 기술을 제어합니다, 시장이 5000 대 이상을 설치했습니다 ;
비. 폐-루프 제어는 DSP 프로세서에 의해 실현되고 PC가 제어 시스템의 실시간과 고효율을 보증하는 제어 고리로부터 독립합니다.
Ｃ. 다이내믹 레인지가 120dB보다 크, 24 비트 ADC와 DAC,32 플로팅 포인트 DSP를 위한 저소음 디자인 프로세스.
Ｄ. 확률적제어의 다이내믹 레인지는 90dB의 그것보다 큽니다.
Ｅ. 사인 곡선 제어 가능한 주파수는 10, 000 Hz에 이르며, 20000Hz에 임의적 제어 가능한 주파수 범위.
Ｆ. 무작위 시험에서 스펙트럼 선의 수는 6400개 라인에 달려있을 수 있습니다.
G. 13개 종류의 제어는 당신이 쉽게 모든 종류의 진동시험을 완료할 수 있도록 도와 주기 위해 작용합니다.
Ｈ. 임의적 지원 광대역 외부 싸인 외에 사인 곡선입니다.
나. 20 보안 검사 만큼과 테스터들, 시험편과 진동대의 안전을 극대화하기 위해 설정을 연결하는 것
장비.
줄 PC 소프트웨어는 윈도우 운영 체제를 기반으로 합니다, 그래픽 인터페이스, 부유한 윈도우, 커서 유형, 폰트, 색깔과 기타가 쉽게 변경될 수 있습니다.
Ｋ. 전문적 테스트 리포트는 핵실험이 워드, PDF와 직접 인쇄를 지원하는 포맷에 완료되는 후에 자동적으로 발생될 수 있습니다.
| 항목 | 상술 |
| 전기 역학적 진동 발생기 체계 | |
| 사인 곡선인 것 하에 평가된 힘 (성수기) | 32KN |
| 영향 공세 | 64KN |
| 주파수 범위 | 200 Hz |
| 연속적 변위 | 59 밀리미터 p-p |
| 영향 치환 | 59 밀리미터 p-p |
| 최대 정격 속도 (죄 성수기) | 2m/s |
| 최대 가속 (죄) | 0.53 m/s2 |
| 가동 코일의 지름 | 445 밀리미터 |
| 무방한 편견이 없는 부하 토크 | 300 Nom |
| 이동 부품의 등가 질량 | 301 Ｇ |
| 축방향 진동 격리 주파수 | 2.5 Hz |
| 샘플을 위한 최대 적재량 | 500 킬로그램 |
| 자속누설 | <10 gauss=""> |
| 수직 진동 시험기 사이즈 | 4505×2500×840 밀리미터 (패키지 없이, L*W*H) |
| 수직 진동 시험기 중량 | (패키지 없이) About5800 킬로그램 |
| 전력 증폭기 | |
| 최대 출력 파워 | 32 kVA |
| 선적 통지 (신호대잡음비) s-/N | ≥65 dB |
| 정격 출력 전압 | 100 Ｖ |
| 변환 효율 | ≥90% |
| 시스템 보호 | 출력 초과 전압, 흐름 에 출력, 온도, 치환 에 진동 테이블, 더 에 수평 슬라이드 에 증폭기 시스템 고장, 출력 전원 하위 전압, 증폭기 단위 장애, 자극 정전, 3상을 냉각시킨 치환 전력 공급기 장애, 등. |
| 전력 증폭기 크기 | 1720*1200*850 밀리미터 (패키지 없이, L*W*H) |
| 수직 스프레딩 테이블 | |
| 테이블 사이즈 | 1100 *1100mm |
| 재료 | 알루미늄 합금 |
| 상위 동작 주파수 | 500Hz (싸인) |
| 팬 | |
| 팬 전력 | 15 kW |
| 송풍 속도 | 22 m3/min |
| 진동 조절 장치 | |
| 호스트 하드웨어 | 2 아날로그 전압 / IEPE / 전하 / TEDS는 (통조림으로 만듭니다 선택적) 입력 채널, 짜맞춘 24 비트 ADC와 IEPE가 정전류 소스입니다 그리고 채널 당 전하 증폭기, 32가 플로팅 포인트 DSP 프로세서를 물었습니다, 1개의 아날로그 전압 출력이 채널이 생깁니다, 24 DAC 결의안 ; 울퉁불퉁합니다 비상 정지 버튼과 접지 터미널과 섀시 설계 ; |
| 제어 소프트웨어 | *Random 제어 : 시험 대역 1-5000hz, 지지 다채널 제어 전략, 임의적인 채널 한계 (노칭) 컨트롤, 기타 등등. |
| * 싸인은 다음을 제어합니다 걸은 일정 주파 수, 일소 싸인을 포함하는, 시험 대역 1-5000hz는 다중 채널 조절을 지원합니다 전략, 사인 곡선 채널 리미트 (노칭) 통제, 고조파 왜곡 측정. |
|
| * 전형적이 다음과 충돌합니다 국제 표준에 따라 전자기 요구를 지원하세요. | |
| * 공명은 찾고, 거주합니다 | |
| 가속도 센서 | |
| 호스트 하드웨어 | 주파수 응답 0.5-7000hz, 마일리지 500g, 체중 10g, 측면 종단 수단, 6 미터 길이 헌신적 저소음인 민감도 30 pc / Ｇ 케이블 ;온도는 -40' ~160을' 정렬시킵니다 |
| 컴퓨터 | |
| 모델 | 레노버 M4500 |
| 배열하세요 | I3-4170-3.7GHz/DDR3-4GB/500GB/17 인치 |
애플리케이션 :
전자기 진동 테이블은 넓게 방위와 항공, 항공우주, 통신, 전자, 자동차, 가전 제품류와 다른 산업에서 사용됩니다. 실제 근무 조건과 구조물 강도 시험을 시뮬레이션하면서, 장비의 이런 유형은 이른 결점을 발견해서 사용됩니다, 제품 응용이 넓습니다, 적용 폭이 명백합니다, 시험 효과가 주목할 만하고 믿을 만합니다. 정현파, FM, 일소, 프로그램 가능하, 주파수 배율기, 대수, 최대 가속, 진폭 변조, 시간 제어, 전 기능 컴퓨터 제어, 단순한 고정된 가속 / 고정된 진폭. 3가지 시험, 안정적인 성능, 믿을 만한 품질을 운영하기 위한 연속적인 고장을 통한 설비.
고객 지원 서비스 :
Ø 설치
(고객 직원들을 훈련시키는) Ø 교육
Ø 보정
Ø 예방 보전
Ø 교체 부분
전화 또는 인터넷 를 경유하는 Ø 지원
Ø 현장 진단과 수리 / 온라인 진단과 수리
