제품 정보 :

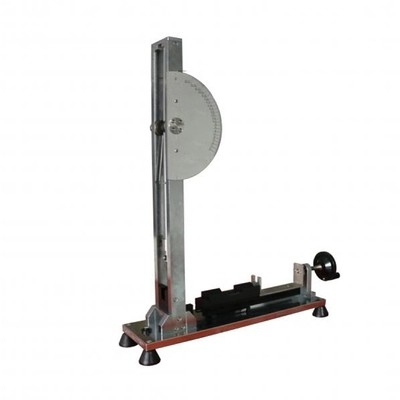

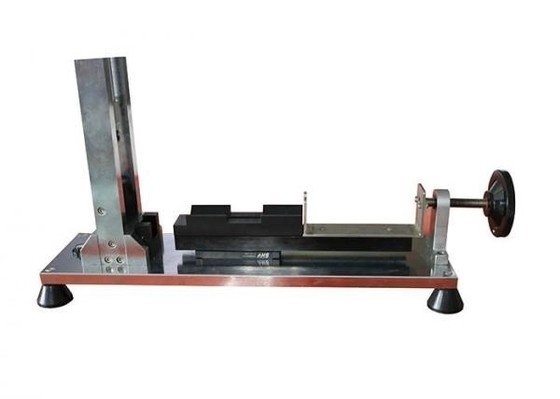

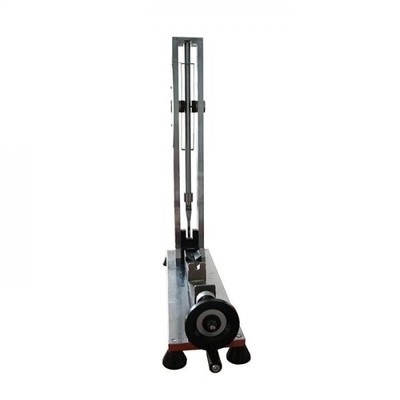

용수철 망치를 위한 캘리브레이션기는 IEC60068-2-75와 GB2423.55를 위한 표준 요구 사항에 따라 설계되고 제조됩니다, 그것이 0와 2 Ｊ 사이의 용수철 망치 테스터들의 보정을 위해 사용됩니다.

그것이 눈금매겨진 용수철 망치의 제공된 에너지를 위해 직접적으로 측정하기가 어렵기 때문에, 이 장치의 보정 원리는 다량의 진자와 드롭 높이에 의해 계산되는 에너지와 비교하는 것 의한 것입니다.

최고 해상도는 이 장치의 역량은 0.01J입니다. 이탈 장치는 설계가 향상되고, 그것 최대는 진동을 감소시킬 수 있는 그 용수철 망치 임대, 흔들이 막대와 항공 우주 태도가 수입된 좋은 퀼리티 스틸, 정확성을 향상시키기 위한 그렇게 그것과 기기의 안정으로 만들어질 때 시험에 영향을 미칩니다.

기술적인 매개 변수 :

주의와 유지 :

1.용수철 망치 테스터가 일어나기 전에 흔들이 막대는 어떠한 변동도 가지고 있을 수 없습니다.

2.용수철 망치 테스터가 일어나는 후에 배포 휠을 흔드는 것을 멈추세요

3.운영 환경 : 25 ±5C, 온도 60-80%는 진동을 방지합니다.봄의 보정을 위한 절차는 칩니다 :

보정의 원리 :

이 보정 절차의 원리는 용수철 망치에 의해 제공된 에너지와 비교한 것으로, 그것은 그것의 질량과 키의 가을로부터 산정되는 진자의 에너지에, 직접적으로 측정하기가 어렵습니다.

캘리브레이션기의 구조 :

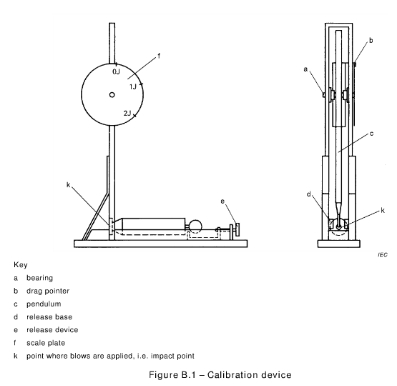

모이는 캘리브레이션기는 형태 B.1에 나타납니다. 프레임은 별문제로 하고, 주요 부문은 한 태도, 드래그 지침 비, 진자 Ｃ, 석방 기지 Ｄ와 릴리즈 장치 Ｅ입니다.

캘리브레이션기의 주요 부문은 수치 B.2에 나타난 진자 Ｃ입니다. 이 진자의 （더욱）나아가 낮은 가격대에 상세가 수치 B.3에 나타난 채로 강철 스프링 고쳐집니다. 봄 있고, 어떤 특별 처리도 필요하, 스프링 강철의와 단단하게 진자 Ｃ에 고정됩니다.
수치 B.4는 대규모로 약간의 부분을 보여줍니다

올 봄에가 1 Ｊ보다 같거나 작은 에너지 값을 위한 테이블 1에서 규정되는 것으로서 용수철 망치 욕심 부리는 특성을 눈금 보정해서 설계된다는 것이 주목되어야 합니다. 다른 디자인 중 보정 장치의 진자의 봄인 Ｊ가 것 필요가 있을 2를 위해 한정된 것으로서의 욕심 부리는 특성이 교정 용수 동안 칩니다.

지시자의 적당한 마찰 특성을 획득하기 위해, 한 편의 두꺼운 직조천은 태도의 금속 표면 사이에 위치되고, 피아노선이 작은 부대가 헝겊에 반대하여 발휘되는 그러한 방법으로 만곡됩니다.
릴리즈 장치가 캘리브레이션기의 보정 동안 제거되기 때문에, 릴리즈 장치는 스크루에 의하여 출시 토대에 고정됩니다.

캘리브레이션기의 보정의 방법 :

캘리브레이션기의 보정은 형태 B.5에 나타난 바와 같이, 용수철 망치로부터 잡힌 보정 현저한 요소 Ｇ를 이용하여 초래됩니다. 보정 전에, 릴리즈 장치는 캘리브레이션기에서 제거됩니다.

보정 현저한 요소는 후자가 그것의 안정 위치에서 있을 때 수평면, 진자와 보정 현저한 요소 사이의 접촉점 위의 2000 밀리미터에서 위치된 현탁 포인트로부터 네 리넨 실 Ｈ에 의해 보류됩니다. 보정 현저한 요소는 동적 조건 하에 진자와 접촉점에 반대하여 흔들리고 Ｋ를 가리킬 수 있고 안정 위치에서 접촉점 아래에 기껏해야 1 밀리미터일 것입니다. 현탁 포인트는 그리고 나서 둘다 접촉선 사이의 차이와 동일한 거리 위에서 올려집니다.

서스펜션 장치가 조정될 때, 요소 Ｇ를 강타하는 보정의 주축은 진자 Ｃ의 충돌 표면에 직각으로 있을 것이고 보정 현저한 요소가 바로 지금 영향의 수평선상입니다.

그것의 안정 위치에서 있을 때, 캘리브레이션기는 시점 Ｋ가 보정 현저한 요소의 선두에서 정확하게 배치되도록 보정 현저한 요소가 위치됩니다.

신뢰성 있는 결과를 얻기 위해, 캘리브레이션기는 단단하게 질량지지, 예를 들면 건물의 구조물 부품에게 고정됩니다.

가을의 높이는 보정 현저한 요소의 무게 중심에서 측정되고 측정이 굽힐 수 있는 호스에 의하여 서로 연결되는 두 유리관 Ｊ로 구성되어 유동적 레벨 장치를 이용하여 용이해질 수 있습니다. 유리관 중 하나는 고쳐지고 스케일 I를 갖춥니다.

보정 현저한 요소는, 파열될 때, 보정 현저한 요소의 배출을 야기한 얇은 스레드 Ｍ에 의하여 그것의 상부 위치에서 개최될 수 있습니다.

캘리브레이션기를 평가해서, 써클이 드래그 지침에 연장된다고 써클은 눈금판, 진자의 태도와 일치하는 이 써클의 센터와 그와 같은 그것의 반지름에 끌어내집니다. 이 서클에, 수치 B.6에 나타난 제로. 0 Ｊ는 후자가 안정 위치에서 진자와 접촉하게 될 때 드래그 지침에 의해 나타낸 시점에 표시됩니다.

보정은 1 Ｊ의 충격 에너지로 만들어지며, 그것이 250 Ｇ의 보정 현저한 요소로, 408 밀리미터 ± 1 밀리미터의 가을의 높이에 의해서 얻어집니다.

1 Ｊ에 해당한 눈금판 위의 점은 중단된 보정 현저한 요소가 진자의 봄에 점 Ｋ에 반대하여 흔들릴 수 있게 허락함으로써 획득됩니다. 진자를 때린 후, 보정 현저한 요소는 이동하지 않을 것입니다. 작전은 적어도 10 번 반복되고 1 Ｊ 포인트가 드래그 지침 이라는 표시의 평균입니다.

스케일의 다른 파인트는 그리고 나서 다음과 같이 결정됩니다 :
a) 직선은 원의 중심과 0개 Ｊ 점을 통하여 끌어내집니다 ;
b) 이 선 위의 1개 Ｊ 점의 직교 사영은 Ｐ에 의해 나타냅니다 ;
c) 포인트 0 Ｊ와 Ｐ 사이의 거리는 10 동등부분으로 분할됩니다 ;
d) 각각 분할 포인트를 통하여, 선은 선 0 J-P와 직각인 것을 그어집니다 ;
e) 이러한 선과 원 사이의 교차점은 0.1 Ｊ와 동일한 충격치에 해당됩니다 ; 0.2 Ｊ ; 최고 0.9까지 Ｊ.
똑같은 원칙적은 1개 Ｊ 점을 넘어서 규모를 확장해서 사용될 수 있습니다. 눈금판 Ｆ의 분할은 형태 B.6에 나타납니다.

캘리브레이션기의 사용 :

눈금 보정될 용수철 망치는 출시 토대에 놓이고, 그리고 나서 릴리즈 장치에 의하여 3 배 운영됩니다 ; 그것은 손으로 공개되지 않을 것입니다.

각각 작동을 위해, 눈금 보정될 용수철 망치의 현저한 요소는 다른 위치에서 돌려집니다. 캘리브레이션기 위의 3 읽기의 평균 값은 견본의 충격 에너지의 실제 밸브라는 것 잡힙니다.
