제품 상세 정보:
|
| 충격 전압: | AC 1 kv/1.2-50us (성수기) 라이민 | 평가된 테스트 전류: | ≥10000A |
|---|---|---|---|
| 전압 획득 범위: | 0-1000v | 전압 분해능: | 0.01V |
| 최대 동작 전류 지속 기간: | ≥10ms5.5. | 온도 인수 정확도: | ≤±1.5oC |
| 브랜드 이름: | GSKA | 인증: | CE SGS ROHS UL CE |
| 하이 라이트: | 환경 습도 챔버,습도 테스트 챔버 |
||

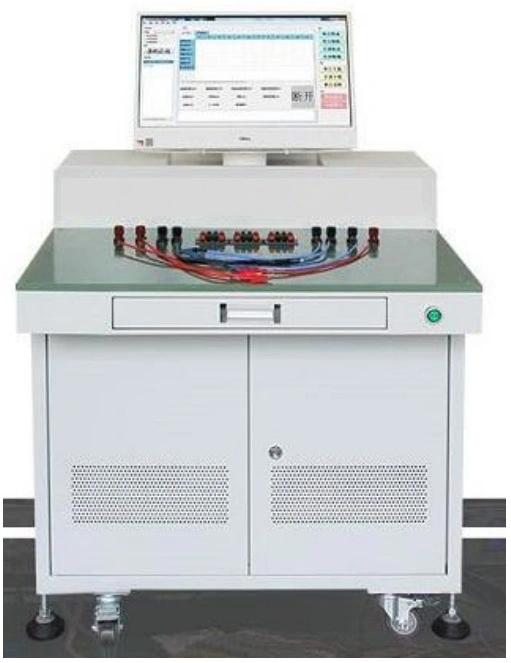

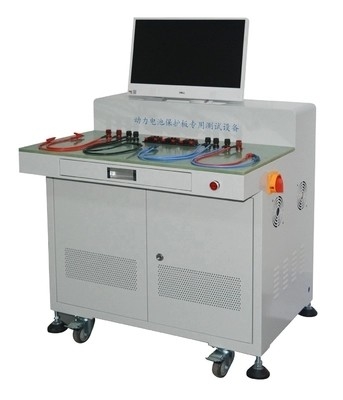

리튬 배터리를 위한 AC 1KV 충격 전압 단락 회로 테스터
제품 사용 :
The battery pack short-circuit equipment is mainly used for the safety verification test of power battery cells, monomers, modules, PACK-level battery packs and structural parts of new energy projects. Simulate the short-circuit situation of battery cells, cells, modules, and PACK-level battery packs during use, transportation and storage to evaluate the safety performance of batteries. Present the actual use of battery packs or systems in the laboratory, find and solve problems, optimize product design, and improve product quality
제품 설명서 :
1. 건전지 팩 단락 회로 장비의 애플리케이션 : 그것은 주로 전원베터리 세포, 모노머, 모듈, 팩과 다른 건전지 팩과 새로운 에너지 프로젝트의 구조물 부품을 판단하는 안전 검증 시험을 위해 사용됩니다. 배터리의 안전 성능을 평가하기 위해 사용, 교통과 열 동안 베터리 셀, 모노머, 모듈과 팩 전지 팩의 단락 사태를 시뮬레이션하세요. 건전지 팩의 실제 사용 또는 실험실에서 시스템을 제공하고, 문제를 발견하고 해결하고, 제품 설계를 최대한 좋게 만들고 제품 품질을 향상시키세요.
2. 건전지 팩 단락 장비는 단락 제어함, 진공아크 소호 장치, 단락 말단의 와이어링, 데이터 수집 시스템과 데이터 분석을 위한 컴퓨터로 구성됩니다.
건전지 팩 단락 장비 설계에 대한 개관 :
단락 장비는 다양한 배터리 단락 시험 기준을 위한 요구를 기반으로 설계됩니다 즉, 그것이 CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642 Qc / Ｔ 743과 863i 계획 에너지 절감과 뉴 에너지 자동차 주요 프로젝트를 만납니다 - 2008 EV 이온 전원베터리 작업 검사 시방서와 다른 기준 ; 단락장치는 시험의 최대 단락 전류를 획득하기 위해 표준 <5m or="">5m2&10m2&40m&80m&100m2<10m or=""><20m or=""><50m or="">에 따라 내부 저항 범위를 만나야 합니다 ; 단락장치의 회로 설계는 또한 16000A의 큰 흐름의 영향에 견딜 수 있고 따라서 우리가 공업적 등급 기계적 흡수를 선택합니다
표준을 이행하세요 :
1. CB31467.3 "이온 전원베터리 팩과 전기 자동차 넘버. 3을 위한 시스템 : 안전 요구 사항과 검사 방법 "
전기 자동차를 위한 전원베터리에 대한 2.CB/T 31485-2015 안전 요구 사항과 검사 방법
전기 자동차를 위한 QC/ Ｔ 743-2006 리튬-이온 배터리
전기 자동차를 위한 CB/T 18332-2015 공기 아연 전지
5. 지 2580-2013 전기 자동차 배터리 안전 기준
6. SAND99-0497 "American Automotive Power Battery Test Standard"
7. 전기인 SAE J2464와 하이브리드 전기 자동차 충전과 에너지 저장 안전과 남용 시험
8. 전기이고 하이브리드 차량 프로펄션 축전지 시스템에 대한 SAE J2929-2013 안전 기준 리튬 기반 충전지"과
다른 시험 표준
| 기술적인 매개 변수 | |
| 충격 전압 | AC 1 kv/1.2-50us (성수기) 라이민 |
| 동작 특성 | 추운 상태 풀인 전압 66%Us |
| 추운 릴리즈 전압 버킷 30%Us,*5%Us | |
| 액션 시간 | 풀-인 시간 / 복구 시간 : 20명의 부인 |
| 최대 동작 전류 지속 기간 | ≥10ms5.5. |
| 전압 획득 범위 | 0-1000v |
| 전압 분해능 | 0.01v |
| 전압측정 정밀도 | ±0.5% (전체 눈금) |
| 전압 세트 채널 | 채널 사이에 분리된 표준 1 채널이 확장을 지원할 수 있습니다 |
| 평가된 테스트 전류 | ≥10000A |
| 최대 작동 경향 | ≥15000A |
| 최대 펄스 전류 | ≥16000A |
| 현재 획득 범위 | 0-15000A |
| 전류 측정기 정확도 | 1000A-15000A, 정확도가 ±0.5% 입니다 |
| 현재 분석 | 0.1A |
| 현재 획득 채널 | 채널 사이에 분리된 표준 1 채널이 확장을 지원할 수 있습니다 |
| 온도 획득 범위 | -200-1350oC |
| 온도 인수 정확도 | ≤±1.5oC |
| 온도 획득 채널 | 채널 사이에 분리된 표준 12 채널이 확장을 지원할 수 있습니다 |
| 데이터 수집 주파수 | 시험 채널이 더 많(면 7.19.1.10mslhr, 19 종류는 설정될 수 있습니다 보다 15는 동시에 채널이 생깁니다, 획득 주파수가 질 수 있습니다 20ms-1hr) |
| 7.19.2. 데이터 수집, 데이터 판독의 고주파 때문에와 에 의해 기록한 채 기기는 실시간으로 실제 데이터와 일치할 수 있습니다 |
|
| 실행시간 기록 정확도 | ≤±0.1% (전체 눈금) |
| 시험 자료 | 전압 / 해류 / 온도 데이터는 드러내지고 제어에 기록됩니다 실시간에 소프트웨어와 voltage/current/temperature/time 곡선은 있습니다 자동적으로 끌어내집니다 |
| 방식이 제어됩니다 | 데이터 (을 위한 멀리 있는 터치 스크린 제어 + 리모콘 + 컴퓨터를 사용하기 분석과 비디오 모니터링) |
| 단락 회로 | 기계적 풀-인 (콘택터 공기 풀-인, 동시에 일어나는 강제절단 분리된) +가 전호 끄기 장치를 진공기기로 청소한 장치 |
| 차단 조건을 누전시키세요 | 단락 회로는 전압과 시간 매개 변수에서 설정함으로써 중지될 수 있습니다 |
| 장치 회로 저항 | <5m><10m>5m&10m&40m&80m&<20m><50m><100m>
평가된 테스트 전류는 각각 10000A, 10000A, 5000A, 5000A, 3000A를 충족시킵니다. 그것은 전기 부품 안쪽과 바깥쪽 장치 +를 포함합니다 내부의 더 케이블 +의 저항 정착물의 내부 저항. |
| 말단의 와이어링을 누전시키세요 | <5m>5m&10m&40m&80m& 다른 차선<10m><20m><50m>의<100m>
길이는 6 미터보다 못하진 않고 전부 합하여 5 쌍이 있습니다. 장치의 출력단에 있는 부드러운 동선의 단면적은 전혀 그렇지 않습니다 2000mm2보다 적습니다 |
| Short circuit internal resistance switching mode | 수동 절체, 단락 말단 와이어의 한쪽 끝은 철저한 코입니다, 그것이 콘택터의 나사 구멍과 다른 것과 볼트에 의해 고쳐질 수 있습니다 마지막은 구리 터미널과 배터리 클램프이며, 그것이 직접적으로 계속 고정될 수 있습니다 그것을 대체하기 위한 배터리의 정부 막대기는 대체될 수 있습니다 단순히 고정 볼트를 제거하기 |
| 폐회로 시험 응답 시간 (단락 회로는 완전히 닫히 에 근접하는 것에 시작됩니다) |
≤10ms |
| 기계 수명 | 300,000 번 |
| 전기적 수명 | 50,000 번 |
| 리모콘 거리 | 어떤 고체 장애물 10m |
| 단락 회로 시간 | 0-9999H59M59S는 설정될 수 있습니다 |
