제품 상세 정보:
|
| 최대 주파수: | 20Hz / 50Hz / 50-100Hz. | 작동기의 맥스 크기: | accuracy±0.5%FS를 보여준 ±75mm. |
|---|---|---|---|
| 칼럼 사이의 이스턴스: | 600 밀리미터 | 스토크: | 650~1200mm |
| 브랜드: | GSKA | 최대 동적 시험 하중: | ±30kN ;동적 변동 : ≤±1%FS. |
| Power: | Electronic | 속도: | 0.01 mm/min~500mm/min |
| 하이 라이트: | 만능 인장 시험 장치,만능시험기기 |
||

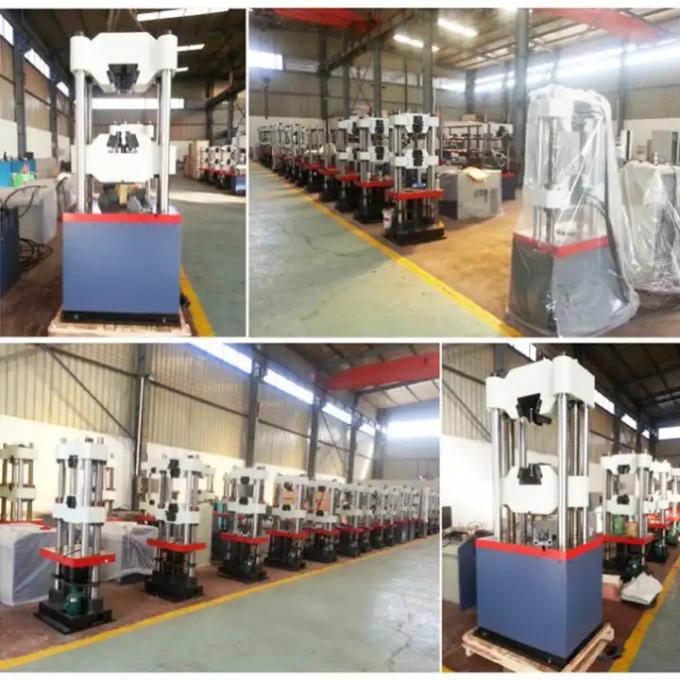

정적 동적 만능시험기기 / MTS 서보 기구에 의한 정수압시험 기계
프로그램 기술 :
30KN 전기 유압 서보 기구에 의한 동적이고 정적 만능시험기기는 메인 머신 (200KN 서보 기구에 의한 선형 작동기), 유압력 척, 유압력 구동 모듈, 정전압 사보 펌프 정거장 (흐름이 90L/min 이고 시스템 압력이 21MPa입니다)의 한 셋트, 전 디지털 단일 채널 서보 제어부, 컴퓨터 프린터, 관련 시험 소프트웨어와 다른 필요한 부착으로 구성됩니다.
1. 메인 머신 :
메인 머신은 아래에 주요 기계 틀 안에서 30KN 서보 기구에 의한 라이너 작동기로, 이중 열 프레임 구조를 가집니다. 강제적 유압력 척은 각각 빔과 액츄에이터 피스톤의 상부에 설치됩니다. 보가 시험에 안정적이고 믿을 만하다는 것을 보장하고, 보가 어떤 시험의 국가에서 잠겨지고 고정된다는 것을 확인하면서, 빔 조정은 수력 해제, 수력 클램핑과 탄력 있는 이완 구조를 채택합니다. 효과적으로 부식 방지 능력과 더불어 기둥의 마모 방지 능력을 향상시키면서, 기둥의 외면은 전기 도금하는 굳은 크롬도금 절차를 채택합니다, 그것이 또한 메인 머신의 출현을 더 잘 합니다.
메인 머신은 소형 구조, 매끄러운 달아올림보, 강성 랙, 믿을 만한 견본 클램핑, 좋은 센터링 능력과 쉬운 설치와 클램핑의 기능을 소유합니다 ; 그리고 다양한 통제력과 환경 시험 장치를 갖추어 그것의 시험 기능은 확장될 수 있습니다.
2. 작동기 :
서보 기구에 의한 라이너 작동기는 테스팅 기계의 핵심 구성 요소입니다, 기관총이 작동기를 통하여 시험 하중을 출력합니다. 그것은 기계 기계 바로 밑에 탑재되는 우리의 자체 기술로 자가 고안과 제조되고 작동기 본체, 수력 압력 제어 모듈과 센서를 구성했습니다.
3. 강제적 유압력 척 :
강제적 유압력 척은 척과 유압력 모듈로 구성됩니다. 유압력 척의 기능은 견본을 고정시키고 있고 피스톤, 턱과 관련 액세서리를 고정시키면서, 그것이 고정대 본체로 구성됩니다. 여하튼 그 시료 폭 변화의 양방향이 클램핑 방법을 채택하면서, 클램핑 유압원통이 고정대 본체 내장된다고, 그것은 항상 견본의 동심성을 보증할 수 있습니다. 클램핑 피스톤과 고정대 본체는 조화됩니다, 더 오랫동안 고정대 본체의 서비스 수명을 만들면서, 적당한 제거가 더 덜 있습니다.
| 맥스 능력 | 5 kg,10kg,25kg,50kg,100kg,250kg,500kg,1000kg,2000kg,5000kg (그것이 선택적입니다.) 질 수 있습니다 |
| 유도법 : | 정확성 부하전지 (센서) |
| 맥스. 부하 용량 : | 5000 킬로그램 |
| 힘 해상도 / 정확도 : | ± 0.5% |
| 정밀도 계급 : | 0.5 |
| 결의안 : | 1/1,000,000 |
| 시험 폭 : | 400 밀리미터 (표준 기술 조건 특수 상술이 맞춤화될 수 있습니다) |
| 테스트 타격 : | Max.700 밀리미터 (정착물을 포함했습니다) |
| 타격 결의안 : | 0.01 밀리미터 |
| 속도 범위 : | 0.001-20inches/min |
| 참조 기계 차원 : | 800×530×1600mm (L*W*H) 지원은 특화했습니다 |
| 전원 : | 1 단계 220V 50/60Hz |
| 포장 | 표준 수출 합판 상자 |
| 힘계 | 서보 드라이브 + 서보 모터 + 정확성 볼 스크류 드라이브 |
| 제어 시스템 | 기계적인 전송 + TM2101 + 펄스 지휘와 제어시스템 제어 |
| 계측 및 제어 시스템 | TM2101과 제어 시스템 ; 주제어기는 21세기에 가장 진보적 32개 비트 팔 프로세서를 사용합니다, 처리가 속도가 납니다 펜티엄급 공통 컴퓨터 기준의, 전통적 8 위안과 비교하여 SCM은 매우 시스템 전체 성능을 제어합니다 개선된, 더 빠른 작전이 더 높게 정확도를 제어합니다 |
자료를 획득하세요 |
핵심 부품은 가장 안정적인 사용된 미국의 것과 매우 정확한 24 위안 AD입니다, 초 최고 2000까지 번 /의 샘플링률이 즉석 변화 과정의 권력, 여하튼 더의 전체 파일을 사로잡을 수 있습니다 최고 1,000,000까지 인덱싱의 결의안 |
| 변위제어 : | 4가지 주파수 기술과 치환 인코더 카운트 4의 치환이 시간을 맞추도록 결의안은 최고 0.0005까지 밀리미터 할 수있 |
| 안전장치 : | 1. 과부담, 비상 정지 장치 2. 상부 및 하부 이동량 한계 장치
3. 시험은 자동 차단 장치를 완료합니다
|
|
|
ASTM D903, ASTM E8 CNS11888, JIS K6854, PSTC7 ASTM D903,GB/T16491CNS-11888,JIS K6854, PSTC-7, ASTM E4, ASTM D828, ASTM D882,ASTM,D1938,ASTM Ｄ 412, ISO 8339ASTM D3330, ASTM F88, ASTM F904, ISO 37, JIS P8113,QB/T 2358,QB/T 1130년, ISO 527, ISO 178과 다릅니다 표준. |
고객 지원 서비스 :
Ø 설치
(고객 직원들을 훈련시키는) Ø 교육
Ø 보정
Ø 예방 보전
Ø 교체 부분
전화 또는 인터넷 를 경유하는 Ø 지원
Ø 현장 진단과 수리 / 온라인 진단과 수리합니다
