제품 상세 정보:
|
| 전압: | 24V, 48V, 72V | 사양: | UL, CE, ISO9001, CCC, 로에스 |
|---|---|---|---|
| 변속기 직경: | 42mm | 토크: | 2.4-120Kgf.cm |
| 속도(RPM): | 1.6-1620RPM | 연속 전류(A): | 0.01-1A |
| 하이 라이트: | 110V 브러시리스 기어드 모터,Nema 23 브러시리스 기어드 모터,240V 브러시리스 기어 모터 |
||

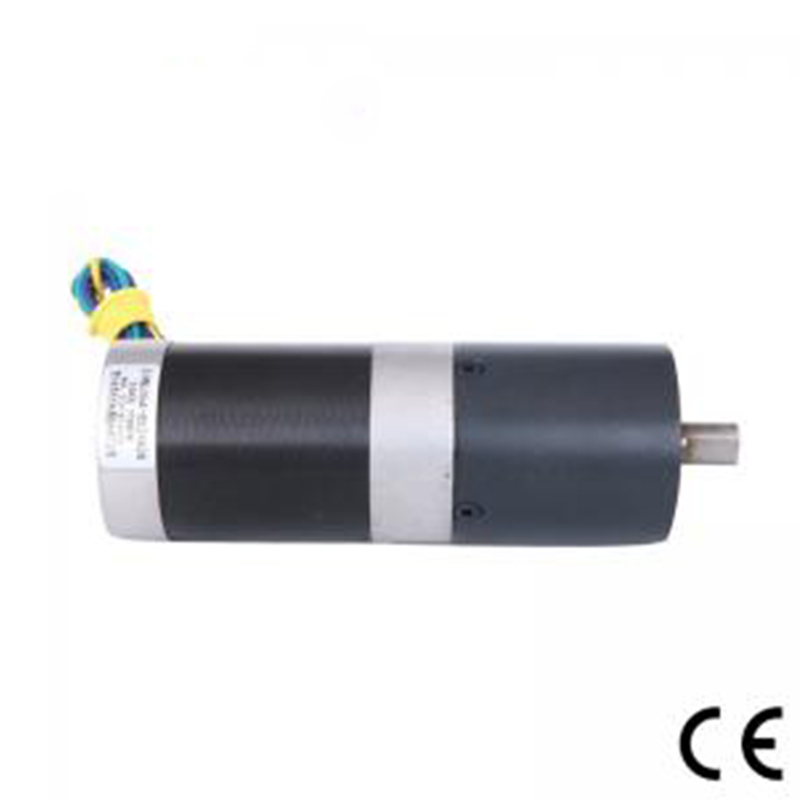

저잡음 Nema 23 Customizable 무브러시 설치된 모터 24 V 48V 110V 240V
우리 엔지니어 팀은 Stepper, Brushless 및 Worm 기어를 설계하고 제조하는 데 수십 년의 경험을 가지고 있습니다.이것은 많은 기어 모터 적용을 위한 최적의 기어 모터 설계를 보장합니다.
기어박스 브러시리스 모터 모터는 광범위한 속도 범위(500~15,000RPM)에서 많은 양의 토크를 제공할 수 있는 고성능 모터로 간주됩니다.고객 요청에 따라 이 모터는 특정 전압, 전류 및 속도 요구 사항에 맞게 감길 수 있습니다.다른 옵션으로는 케이블링, 커넥터 및 다양한 샤프트 구성이 있습니다. 이것은 높은 토크와 공간이 중요한 응용 분야에 적합한 소형 기어 모터를 만듭니다.
전기 사양:
| 모델 | ||
| 모터 부품 | 57BL05A-052AG26 | |
| 저항 | 옴스 | 0.35 |
| 공칭 전압 | VDC | 24 |
| 무부하 속도 | RPM | 4500±10% |
| 무부하 전류 | Apms | 1 |
| 정격 속도 | RPM | 3000± 200 |
| 정격 토크 | NM | 0.33 |
| 토크 상수 | Nm/A | 0.062 |
| 역기전력 상수 | V/kRPM | 6.5 |
| 유성 기어가 있는 모터 사양 | ||
| 정격 토크 | NM | 6.1 |
| 정격 속도 | RPM | 115± 10% |
| 비율 | 26:1 | |
배선도:
| 기능 | 색깔 | |
| +5V | 빨간색 |
UL1007 26AWG |
| 홀 A | 노란색 | |
| 홀 B | 초록 | |
| C홀 | 푸른 | |
| GND | 검은색 | |
| 페이즈 A | 노란색 |
UL1015 20AWG |
| 페이즈 B | 초록 | |
| 단계 C | 푸른 |
기계적 치수
유성 기어박스 56mm
| 주택 자재 | 출력 베어링 | 레이디얼 하중(플랜지에서 10mm)N | 샤프트 축방향 하중(N) | 샤프트 압입력 최대(N) | Shaft(mm)의 레이디얼 플레이 | 샤프트의 스러스트 플레이(mm) | 무부하 시 백래시(°) |
| 분말 야금 | 볼 베어링 | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| 기어박스 열차 수 | 1 | 2 |
| 감속비 |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| 길이(mm) |
41.3 |
59.6 |
| 중량(g) |
491.0 |
700.0 |
기계적 치수
자주 묻는 질문:
Q: 주요 제품은 무엇입니까?

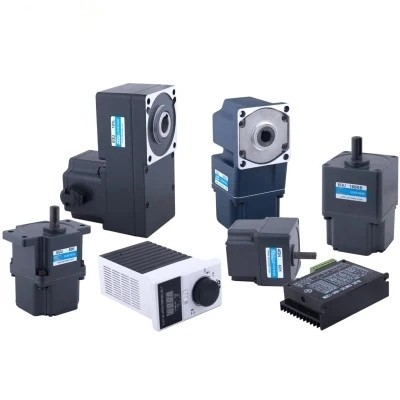

A: 현재 브러시 DC 모터, 브러시 DC 기어 모터, 유성 DC 기어 모터, 브러시리스 DC 모터, 스테퍼 모터, AC 모터 및 고정밀 유성 기어박스를 생산하고 있습니다.당사 웹 사이트에서 위 모터의 사양을 볼 수 있으며 사양에 따라 필요한 모터를 추천하기 위해 이메일을 보낼 수 있습니다.
Q: 올바른 모터를 선택하는 방법은 무엇입니까?
A: 저희에게 보여줄 모터의 사진이나 도면이 있거나 전압, 속도, 토크, 모터 크기, 모터 작동 모드, 필요한 수명 및 소음 수준과 같은 자세한 사양이 있는 경우 언제든지 알려주십시오. 귀하의 요구 사항에 따라 적합한 모터를 추천할 수 있습니다.
Q: 표준 모터에 대한 맞춤형 서비스가 있습니까?
A: 예, 전압, 속도, 토크 및 샤프트 크기/모양에 대한 요구 사항에 따라 사용자 정의할 수 있습니다.추가 전선/케이블을 단자에 납땜해야 하거나 커넥터, 커패시터 또는 EMC를 추가해야 하는 경우 당사에서 제조할 수도 있습니다.
Q: 별도의 모터 설계 서비스가 있나요?
A: 네, 고객사를 위해 별도로 모터를 설계하고 싶지만 금형 개발비 및 설계비가 다소 소요될 수 있습니다.
Q: 당신의 배달 시간은 무엇입니까?
A: 일반적으로 일반 표준 제품의 경우 15-30일이 소요되며 맞춤형 제품의 경우 더 오래 걸립니다.그러나 우리는 특정 주문에 따라 배달 시간에 대해 매우 유연합니다.
