제품 상세 정보:
|
| 맥스 토크(n.m): | 24 | 작동온도(℃): | -40~80 |
|---|---|---|---|
| 정격출력토크(N.m): | ≤16 | 토크: | 2.4-120Kgf.cm |
| 속도(RPM): | 1.6-1620RPM | 연속 전류(A): | 0.01-1A |
| 하이 라이트: | 1620RPM 브러시리스 기어 모터,유성 기어 박스 브러시리스 기어 모터,24V 브러시리스 유성 기어 모터 |
||

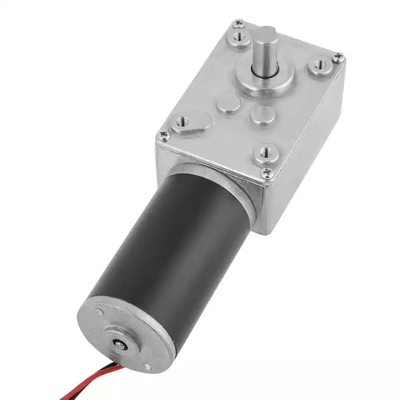

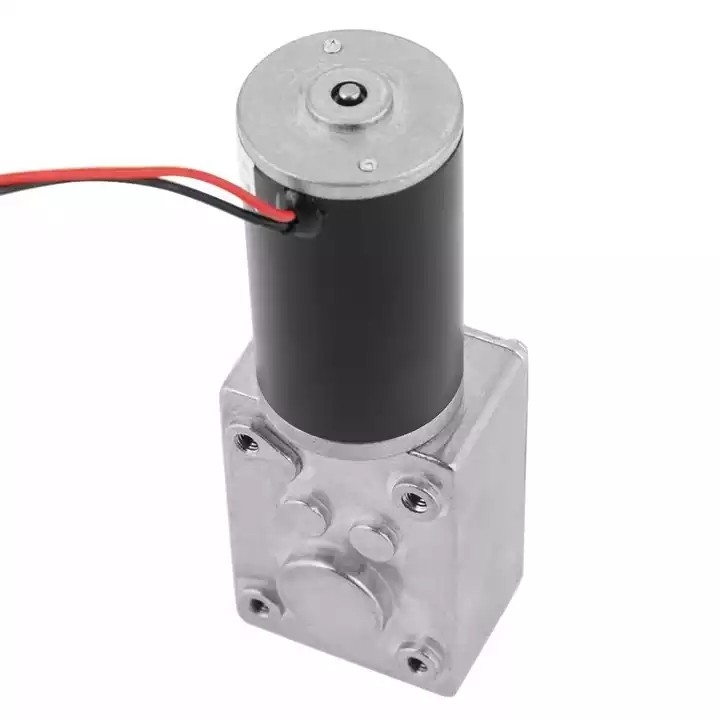

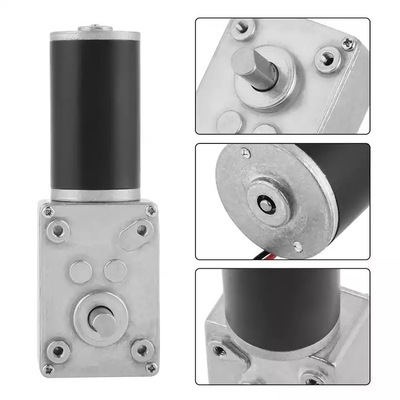

행성 변속기 온도 -20°C에서 +50°C를 가진 24V 무브러시 DC 행성 흡진기
의 특성:
웜 기어 감속기는 주로 역 자동 잠금 기능이 특징이며 더 큰 감속비를 가질 수 있으며 입력축과 출력축이 동일한 축에 있지 않고 동일한 평면에 있지 않습니다.그러나 일반적인 부피가 크고 전송 효율이 높지 않고 정밀도가 높지 않습니다.하모닉 감속기의 하모닉 드라이브는 움직임과 힘을 전달하기 위해 유연한 구성 요소 제어 가능한 탄성 변형을 사용하고, 작은 부피, 고정밀하지만 유연한 휠 수명이 제한되고 내 충격성, 강성 및 금속 부품에 비해 열악한 단점이 있습니다.입력 속도가 너무 높을 수 없습니다.유성 감속기의 장점은 비교적 컴팩트한 구조, 작은 리턴 클리어런스, 높은 정밀도, 긴 서비스 수명, 정격 출력 토크가 큰 역할을 할 수 있다는 것입니다.하지만 조금 더 비쌉니다.기어 감속기는 작은 부피와 큰 전달 토크의 특성을 가지고 있습니다.기어 감속기는 모듈 조합 시스템을 기반으로 설계 및 제작됩니다.많은 모터 조합, 설치 형태 및 구조 체계가 있습니다.전송 비율 분류는 다양한 작업 조건을 충족하고 전기 기계 통합을 실현하는 데 적합합니다.기어 감속기 전송 효율이 높고 에너지 소비가 적으며 성능이 우수합니다.사이클로이드 감속기는 사이클로이드 바늘 톱니 맞물림 유성 전송 원리를 사용하는 일종의 전송 모델이며 이상적인 전송 장치이며 많은 장점과 광범위한 용도를 가지고 있으며 긍정적이고 부정적인 작동이 될 수 있습니다.
4000rpm bldc 모터의 장점:
고정자에 3개의 코일이 있는 BLDC 모터에는 이 코일에서 연장되는 6개의 전선(각 코일에 2개)이 있습니다.대부분의 구현에서 이러한 와이어 중 3개는 내부적으로 연결되며 나머지 3개 와이어는 모터 본체에서 연장됩니다(앞서 설명한 브러시 모터에서 연장되는 2개 와이어와 대조적으로).BLDC 모터 케이스의 배선은 단순히 전원 셀의 양극 단자와 음극 단자를 연결하는 것보다 더 복잡합니다.이 시리즈의 두 번째 세션에서 이러한 모터가 어떻게 작동하는지 자세히 살펴보겠습니다.아래에서는 BLDC 모터의 장점을 살펴보며 결론을 맺습니다.
무브러시 모터의 응용:
앞으로 BLDC 모터가 더 광범위한 응용 분야에서 사용될 것으로 예상할 수 있습니다.예를 들어, 서비스 로봇(제조 이외의 분야에서 서비스를 제공하는 소형 로봇)을 구동하는 데 널리 사용될 것입니다.펄스를 사용하여 포지셔닝을 정밀하게 제어할 수 있는 이러한 유형의 애플리케이션에는 스테퍼 모터가 더 적합하다고 생각할 수 있습니다.그러나 BLDC 모터는 힘을 제어하는 데 더 적합합니다.그리고 스테퍼 모터를 사용하면 로봇 팔과 같은 구조의 위치를 유지하려면 상대적으로 크고 지속적인 전류가 필요합니다.BLDC 모터를 사용하면 외부 힘에 비례하는 전류만 있으면 보다 전력 효율적인 제어가 가능합니다.BLDC 모터는 골프 카트 및 이동 카트의 단순한 브러시 DC 모터를 대체할 수도 있습니다.더 나은 효율성 외에도 BLDC 모터는 더 정밀한 제어를 제공하여 배터리 수명을 더욱 연장할 수 있습니다.
BLDC 모터는 드론에도 이상적입니다.정밀 제어 기능을 제공하는 이 제품은 각 로터의 회전 속도를 정밀하게 제어하여 드론의 자세를 제어하는 멀티로터 드론에 특히 적합합니다.
무브러시 전동기의 주문을 받아서 만드는:
1. 42mm bldc 모터의 일반 사양:
| 안건 | 값 |
| 보증 | 3개월-1년 |
| 원산지 | 중국 |
| 상표명 | GSKA |
| 모델 번호 | 42mm 브러시리스 DC 모터 |
| 용법 | BOAT, 자동차, 전기자전거, FAN, 가전제품, 미용기기, SMART HOME |
| 인증 | 세륨, RoHS |
| 토크 | 0.56Nm |
| 보호 기능 | 방수 |
| 속도(RPM) | 4000rpm |
| 모양 | 정사각형 |
| 단계 | 삼 |
| 전압 | 24V |
| 폴란드인 | 8극 |
| 홀 효과 각도 | 120도 전기각 |
| 힘 | 77.5W |
2. 무브러시 dc 모터의 전기 명세:
| 모델 | |||||
| 사양 | 단위 | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| 위상 수 | 단계 | 삼 | |||
| 폴란드의 수 | 폴란드인 | 8 | |||
| 정격 전압 | VDC | 24 | |||
| 정격 속도 | RPM | 4000 | |||
| 정격 토크 | NM | 0.0625 | 0.125 | 0.185 | 0.25 |
| 정격 전류 | 암페어 | 1.8 | 3.3 | 4.8 | 6.3 |
| 정격 전력 | 여 | 26 | 52.5 | 77.5 | 105 |
| 피크 토크 | NM | 0.19 | 0.38 | 0.56 | 0.75 |
| 피크 전류 | 암페어 | 5.4 | 10.6 | 15.5 | 20 |
| 역기전력 | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| 토크 상수 | Nm/A | 0.039 | 0.04 | 0.041 | 0.041 |
| 로터 관성 | gc㎡ | 24 | 48 | 72 | 96 |
| 몸길이 | mm | 41 | 61 | 81 | 100 |
| 무게 | 킬로그램 | 0.3 | 0.45 | 0.65 | 0.8 |
| 감지기 | 하니웰 | ||||
| 절연 등급 | 비 | ||||
| 보호 등급 | IP30 | ||||
| 보관 온도 | -25~+70℃ | ||||
| 작동 온도 | -15~+50℃ | ||||
| 작동 습도 | 상대 습도 85% | ||||
| 근무 환경 | 실외(직사광선이 없을 것), 부식성 가스, 인화성 가스, 오일 미스트, 먼지가 없을 것 | ||||
| 고도 | 1000미터 이하 | ||||
자주 묻는 질문:
Q: 주요 제품은 무엇입니까?
A: 현재 브러시 DC 모터, 브러시 DC 기어 모터, 유성 DC 기어 모터, 브러시리스 DC 모터, 스테퍼 모터, AC 모터 및 고정밀 유성 기어박스를 생산하고 있습니다.당사 웹 사이트에서 위 모터의 사양을 볼 수 있으며 사양에 따라 필요한 모터를 추천하기 위해 이메일을 보낼 수 있습니다.
Q: 올바른 모터를 선택하는 방법은 무엇입니까?
A: 저희에게 보여줄 모터의 사진이나 도면이 있거나 전압, 속도, 토크, 모터 크기, 모터 작동 모드, 필요한 수명 및 소음 수준과 같은 자세한 사양이 있는 경우 언제든지 알려주십시오. 귀하의 요구 사항에 따라 적합한 모터를 추천할 수 있습니다.
Q: 표준 모터에 대한 맞춤형 서비스가 있습니까?
A: 예, 전압, 속도, 토크 및 샤프트 크기/모양에 대한 요구 사항에 따라 사용자 정의할 수 있습니다.추가 전선/케이블을 단자에 납땜해야 하거나 커넥터, 커패시터 또는 EMC를 추가해야 하는 경우 당사에서 제조할 수도 있습니다.
Q: 별도의 모터 설계 서비스가 있나요?
A: 네, 고객사를 위해 별도로 모터를 설계하고 싶지만 금형 개발비 및 설계비가 다소 소요될 수 있습니다.
Q: 당신의 배달 시간은 무엇입니까?
A: 일반적으로 일반 표준 제품의 경우 15-30일이 소요되며 맞춤형 제품의 경우 더 오래 걸립니다.그러나 우리는 특정 주문에 따라 배달 시간에 대해 매우 유연합니다.
