제품 상세 정보:
|
| 절연 저항: | 100MΩ 최소, 500VDC | 절연 내력: | 1분간 500VDC |
|---|---|---|---|
| 정격출력토크(N.m): | ≤16 | 토크: | 2.4-120Kgf.cm |
| 속도(RPM): | 1.6-1620RPM | 연속 전류(A): | 0.01-1A |
| 하이 라이트: | 24V 브러시리스 DC 기어 모터,0.11N 브러시리스 DC 기어 모터,OEM 브러시리스 기어 모터 |
||

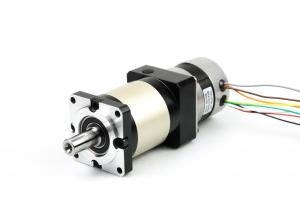

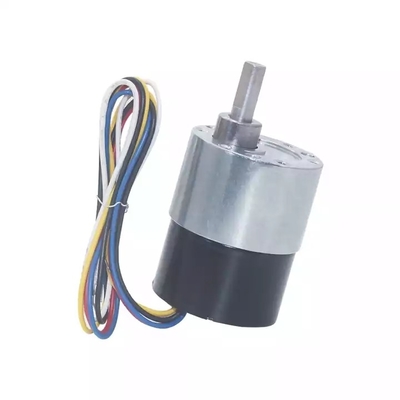

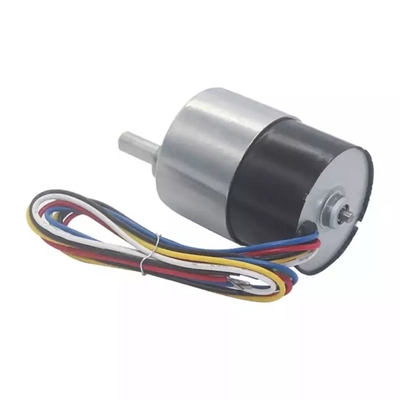

M 2500rpm 3 단계 무브러시 DC 장치 모터 변속기 24V 0.11N OEM
감속기 오일 누출 대책 제어:
1. 통기성 캡 및 체크홀 커버 플레이트 개선: 감속기의 내부 압력이 외부 대기압보다 높으면 오일 누출의 주요 원인 중 하나입니다.내압과 외압의 균형을 맞추면 누유를 방지할 수 있습니다.감속기에는 통기성 캡이 있지만 통풍구가 너무 작아 미분탄과 기름으로 쉽게 막힐 수 있습니다.더군다나 주유할 때마다 점검구의 덮개판을 열어야 하는데, 일단 열리면 기름이 새는 가능성이 높아지기 때문에 원래 새지 않던 곳도 새게 된다.이러한 이유로 오일 컵형 통기성 캡을 제작하여 원래의 얇은 검사구 커버를 6mm 두께로 변경하고 오일 컵형 통기성 캡을 커버 플레이트에 용접하였다.에어벤트의 직경은 6mm로 통풍이 편리하고 균일한 압력을 구현하였습니다.또한 주유 시 점검구 덮개를 열지 않고 오일컵에서 주유하여 누유 가능성을 줄였습니다.
2. 자유 흐름: 기어에 의해 베어링에 던져진 과도한 윤활유가 샤프트 씰에 축적되지 않도록 하려면 과도한 윤활유가 특정 방향으로 오일 풀로 다시 흘러야 합니다. 즉, 자유 흐름을 달성해야 합니다.구체적인 방법은 베어링 시트 중앙에서 기계쪽으로 기울어진 오일 리턴 홈을 열고 엔드 커버의 직선 입에 틈을 여는 것입니다.갭은 오일 리턴 홈의 반대편에 있어서 여분의 윤활유는 갭과 오일 리턴 홈을 통해 오일 풀로 다시 흐릅니다.
아래 모터 유형을 선택하여 JK 유성 기어박스를 조립할 수 있습니다.
| 모터 시리즈 | 모터 크기 | 모터 파워 | 모터 정격 속도 |
| 브러시리스 DC 모터 | 네마17 | 26w | 4000rpm |
| 52.5w | |||
| 77.5w | |||
| 105w | |||
| 네마23 | 23주 | 4000rpm | |
| 46w | |||
| 92w | |||
| 138w | |||
| 184w | |||
| 네마24 | 94w | 3000rpm | |
| 188w | |||
| 283w | |||
| 377w | |||
| 상기 대표 제품에 한하여 고객의 요청에 따라 특별 요청 제품도 제작 가능합니다. | |||
PLANETARY-GEARBOX 일반 상황:
| 시리즈 | 단계 | 비율 | 백래시 | 효율성 | 소음 | 정격 부하 | 최대 하중 |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15분 | 96% | ≤40db | 12Nm | 18Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25분 | 92% | ≤40db | 20Nm | 30Nm | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15분 | 96% | ≤45db | 20Nm | 30Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25분 | 92% | ≤45db | 40Nm | 60Nm |
bldc 모터의 일반 사양:
| 안건 | 사양 |
| 감기 유형 | 별 |
| 홀 효과 각도 | 120도 전기각 |
| 샤프트 런아웃 | 0.025mm |
| 방사형 플레이 | 0.02mm＠450g |
| 플레이 종료 | 0.08mm＠450g |
| 최대반경력 | 75N ＠20mm 플랜지형 |
| 최대축력 | 15N |
| 절연 등급 | 클래스 B |
| 유전체 강도 | 1분간 500VDC |
| 절연 저항 | 최소 100MΩ, 500VDC |
JK57BLS 모터 사양:
| 모델 | ||||||
| 사양 | 단위 | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| 위상 수 | 단계 | 삼 | ||||
| 폴란드의 수 | 폴란드인 | 4 | ||||
| 정격 전압 | VDC | 36 | ||||
| 정격 속도 | RPM | 4000 | ||||
| 정격 토크 | NM | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| 정격 전류 | 암페어 | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| 정격 전력 | 여 | 23 | 46 | 92 | 138 | 184 |
| 피크 토크 | NM | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| 피크 전류 | 암페어 | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| 역기전력 | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| 토크 상수 | Nm/A | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| 로터 관성 | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| 몸길이 | mm | 37 | 47 | 67 | 87 | 107 |
| 무게 | 킬로그램 | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| 감지기 | 하니웰 | |||||
| 절연 등급 | 비 | |||||
| 보호 등급 | IP30 | |||||
| 보관 온도 | -25~+70℃ | |||||
| 작동 온도 | -15~+50℃ | |||||
| 작동 습도 | ≤85% RH | |||||
| 근무 환경 | 실외(직사광선이 없을 것), 부식성 가스, 인화성 가스, 오일 미스트, 먼지가 없을 것 | |||||
| 고도 | 1000미터 이하 |
|||||
자주 묻는 질문:
Q: 주요 제품은 무엇입니까?
A: 현재 브러시 DC 모터, 브러시 DC 기어 모터, 유성 DC 기어 모터, 브러시리스 DC 모터, 스테퍼 모터, AC 모터 및 고정밀 유성 기어박스를 생산하고 있습니다.당사 웹 사이트에서 위 모터의 사양을 볼 수 있으며 사양에 따라 필요한 모터를 추천하기 위해 이메일을 보낼 수 있습니다.
Q: 올바른 모터를 선택하는 방법은 무엇입니까?
A: 저희에게 보여줄 모터의 사진이나 도면이 있거나 전압, 속도, 토크, 모터 크기, 모터 작동 모드, 필요한 수명 및 소음 수준과 같은 자세한 사양이 있는 경우 언제든지 알려주십시오. 귀하의 요구 사항에 따라 적합한 모터를 추천할 수 있습니다.
Q: 표준 모터에 대한 맞춤형 서비스가 있습니까?
A: 예, 전압, 속도, 토크 및 샤프트 크기/모양에 대한 요구 사항에 따라 사용자 정의할 수 있습니다.추가 전선/케이블을 단자에 납땜해야 하거나 커넥터, 커패시터 또는 EMC를 추가해야 하는 경우 당사에서 제조할 수도 있습니다.
Q: 별도의 모터 설계 서비스가 있나요?
A: 네, 고객사를 위해 별도로 모터를 설계하고 싶지만 금형 개발비 및 설계비가 다소 소요될 수 있습니다.
Q: 당신의 배달 시간은 무엇입니까?
A: 일반적으로 일반 표준 제품의 경우 15-30일이 소요되며 맞춤형 제품의 경우 더 오래 걸립니다.그러나 우리는 특정 주문에 따라 배달 시간에 대해 매우 유연합니다.
