제품 상세 정보:
|
| 최대 정격 토크: | 100 N.m | 작동 습도: | ≤85% RH |
|---|---|---|---|
| 정격출력토크(N.m): | ≤16 | 토크: | 2.4-120Kgf.cm |
| 속도(RPM): | 1.6-1620RPM | 연속 전류(A): | 0.01-1A |
| 하이 라이트: | 86mm 브러시리스 DC 기어 모터,3000rpm 브러시리스 DC 기어 모터,Nema34 브러시리스 기어 모터 |
||

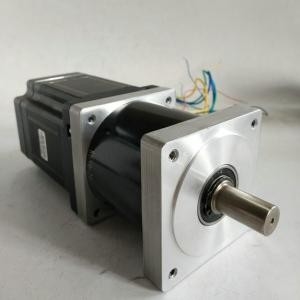

Nema 34 86mm 직경 3000rpm 브러시리스 DC 기어 모터 48v 500w
BLDC 모터의 장점:
고정자에 3개의 코일이 있는 BLDC 모터에는 이 코일에서 연장되는 6개의 전선(각 코일에 2개)이 있습니다.대부분의 구현에서 이러한 와이어 중 3개는 내부적으로 연결되며 나머지 3개 와이어는 모터 본체에서 연장됩니다(앞서 설명한 브러시 모터에서 연장되는 2개 와이어와 대조적으로).BLDC 모터 케이스의 배선은 단순히 전원 셀의 양극 단자와 음극 단자를 연결하는 것보다 더 복잡합니다.이 시리즈의 두 번째 세션에서 이러한 모터가 어떻게 작동하는지 자세히 살펴보겠습니다.아래에서는 BLDC 모터의 장점을 살펴보며 결론을 맺습니다.
한 가지 큰 장점은 효율성입니다. 이러한 모터는 최대 회전력(토크)에서 지속적으로 제어할 수 있기 때문입니다.반대로 브러시 모터는 회전의 특정 지점에서만 최대 토크에 도달합니다.브러시 모터가 브러시리스 모델과 동일한 토크를 제공하려면 더 큰 자석을 사용해야 합니다.이것이 바로 작은 BLDC 모터라도 상당한 전력을 공급할 수 있는 이유입니다.
첫 번째와 관련된 두 번째 큰 이점은 제어 가능성입니다.피드백 메커니즘을 사용하여 BLDC 모터를 제어하여 원하는 토크와 회전 속도를 정확하게 전달할 수 있습니다.정밀 제어는 에너지 소비와 발열을 줄이고 모터가 배터리로 작동하는 경우 배터리 수명을 연장합니다.
BLDC 모터는 브러시가 없기 때문에 내구성이 높고 전기 노이즈가 적습니다.브러시 모터의 경우 브러시와 정류자는 연속 이동 접촉의 결과로 마모되며 접촉이 이루어지는 곳에서 스파크도 발생합니다.특히 전기 노이즈는 브러시가 정류자의 틈을 통과하는 영역에서 발생하는 경향이 있는 강한 스파크의 결과입니다.이것이 바로 BLDC 모터가 전기 노이즈를 방지하는 것이 중요한 애플리케이션에서 선호되는 것으로 간주되는 이유입니다.
브러시리스 DC 모터를 선택할 때 참조할 주요 매개변수는 다음과 같습니다.
.최대 토크: 부하 토크, 관성 모멘트 및 마찰을 추가하여 얻을 수 있습니다.또한 에어 갭 공기 저항과 같은 추가 요소가 최대 토크에 영향을 미칩니다.
제곱 계수 토크: 최대 토크, 부하 토크, 관성 모멘트, 가속, 감속 및 실행 시간 등 많은 요인에 의해 결정되는 실제 적용에 필요한 연속 출력 토크로 대략적으로 간주할 수 있습니다.
속도: 이것은 모터의 속도 사다리꼴 곡선에 따라 결정될 수 있는 필수 속도이며 일반적으로 계산에 10% 여유가 있어야 합니다.
86mm 무브러시 dc 모터:
| 모델 FL86BLS71-48V-30220B-3 | ||||||
| 사양 | 단위 | 86BLS58 | 86BLS71 | 86BLS84 | 86BLS98 | 86BLS125 |
| 위상 수 | 단계 | 삼 | ||||
| 폴란드의 수 | 폴란드인 | 8 | ||||
| 정격 전압 | VDC | 48 | ||||
| 정격 속도 | RPM | 3000 | ||||
| 정격 토크 | NM | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| 정격 전류 | 암페어 | 삼 | 6.3 | 9 | 11.5 | 18 |
| 정격 전력 | 여 | 110 | 220 | 330 | 440 | 660 |
| 피크 토크 | NM | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| 피크 전류 | 암페어 | 9 | 19 | 27 | 35 | 54 |
| 역기전력 | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| 토크 상수 | Nm/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| 로터 관성 | gc㎡ | 400 | 800 | 1200 | 1600년 | 2400 |
| 몸길이 | mm | 71 | 84.5 | 98 | 111.5 | 138.5 |
| 무게 | 킬로그램 | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| 감지기 | 하니웰 | |||||
| 절연 등급 | 비 | |||||
| 보호 등급 | IP30 | |||||
| 보관 온도 | -25~+70℃ | |||||
| 작동 온도 | -15~+50℃ | |||||
| 작동 습도 | ≤85% RH | |||||
| 근무 환경 | 실외(직사광선이 없을 것), 부식성 가스가 없을 것, 인화성 가스가 없을 것, 오일 미스트가 없을 것, 먼지가 없을 것 | |||||
| 고도 | 1000m 이하 | |||||
변속기 전기 명세:
| 감속비 | 4 | 5 | 10 | 16 | 20 | 25 | 40 | 50 | 100 |
| 기어트레인 수 | 1 | 삼 | |||||||
| 전송 효율 | 91% | 82% | |||||||
| 정격 토크 | 50Nm | 80Nm | |||||||
| 최대 정격 토크 | 100Nm | 160Nm | |||||||
| L2 길이(mm) | 75 | 90 |
|||||||
JK57BLS 모터 사양:
| 모델 | ||||||
| 사양 | 단위 | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| 위상 수 | 단계 | 삼 | ||||
| 폴란드의 수 | 폴란드인 | 4 | ||||
| 정격 전압 | VDC | 36 | ||||
| 정격 속도 | RPM | 4000 | ||||
| 정격 토크 | NM | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| 정격 전류 | 암페어 | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| 정격 전력 | 여 | 23 | 46 | 92 | 138 | 184 |
| 피크 토크 | NM | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| 피크 전류 | 암페어 | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| 역기전력 | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| 토크 상수 | Nm/A | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| 로터 관성 | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| 몸 길이 | mm | 37 | 47 | 67 | 87 | 107 |
| 무게 | 킬로그램 | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| 감지기 | 하니웰 | |||||
| 절연 등급 | 비 | |||||
| 보호 등급 | IP30 | |||||
| 보관 온도 | -25~+70℃ | |||||
| 작동 온도 | -15~+50℃ | |||||
| 작동 습도 | ≤85% RH | |||||
| 근무 환경 | 실외(직사광선이 없을 것), 부식성 가스, 인화성 가스, 오일 미스트, 먼지가 없을 것 | |||||
| 고도 | 1000미터 이하 |
|||||
자주 묻는 질문:
Q: 주요 제품은 무엇입니까?
A: 현재 브러시 DC 모터, 브러시 DC 기어 모터, 유성 DC 기어 모터, 브러시리스 DC 모터, 스테퍼 모터, AC 모터 및 고정밀 유성 기어박스를 생산하고 있습니다.당사 웹 사이트에서 위 모터의 사양을 볼 수 있으며 사양에 따라 필요한 모터를 추천하기 위해 이메일을 보낼 수 있습니다.
Q: 올바른 모터를 선택하는 방법은 무엇입니까?
A: 저희에게 보여줄 모터의 사진이나 도면이 있거나 전압, 속도, 토크, 모터 크기, 모터 작동 모드, 필요한 수명 및 소음 수준과 같은 자세한 사양이 있는 경우 언제든지 알려주십시오. 귀하의 요구 사항에 따라 적합한 모터를 추천할 수 있습니다.
Q: 표준 모터에 대한 맞춤형 서비스가 있습니까?
A: 예, 전압, 속도, 토크 및 샤프트 크기/모양에 대한 요구 사항에 따라 사용자 정의할 수 있습니다.추가 전선/케이블을 단자에 납땜해야 하거나 커넥터, 커패시터 또는 EMC를 추가해야 하는 경우 당사에서 제조할 수도 있습니다.
Q: 별도의 모터 설계 서비스가 있나요?
A: 네, 고객사를 위해 별도로 모터를 설계하고 싶지만 금형 개발비 및 설계비가 다소 소요될 수 있습니다.
Q: 당신의 배달 시간은 무엇입니까?
A: 일반적으로 일반 표준 제품의 경우 15-30일이 소요되며 맞춤형 제품의 경우 더 오래 걸립니다.그러나 우리는 특정 주문에 따라 배달 시간에 대해 매우 유연합니다.
