토양 도로 베이스를 위한 용량 시험을 지니는 OEM ODM OBM 양극 부하 테스터

토양 도로 베이스을 판단하는 도로 베이스 부하 시험 장치부판 부하 시험 / 베어링 캐패시티 시험

1. 사용 :

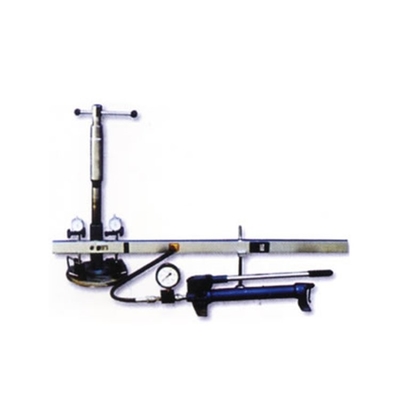

K30 양극 부하 테스터는 조잡하고 미립 흙의 테스트 계수, 노상과 나라 충진과 압축 뒤에 있는 토대에 적합하고, 또한 획일적 기초 지반의 변형 나눔수를 산정하는데 사용될 수 있습니다.

Ii. 주요 기술적인 매개 변수 :

1, 로드 플레이트 지름 : 300 밀리미터

2. 잭 로딩 에너지역 : 0-6T

3. 잭 타격 : 160 밀리미터

4, 측정 브리지 범위 : 3000 밀리미터

5. 매뉴얼 오일 펌프에서의 정격 압력 : 30Mpa

6, 내압 시험 사거리 : 0--20 Mpa

7, 이동 시험 범위 : 0-10mm

0C의 환경 온도에 적용할 수 있는 8, 10 기계적 석유의 사용--45C

3, 기본 구조 :

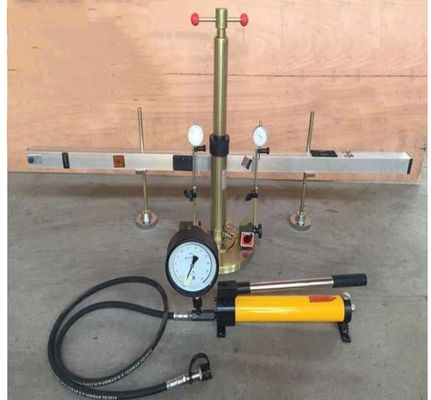

다리와 기타를 측정하면서, K30 양극 부하 계기는 로딩·시스템으로 구성됩니다.

1. 로딩·시스템 :

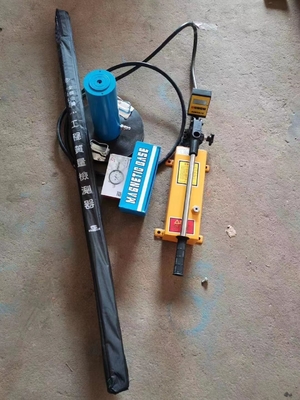

그것은 로드 플레이트, 공기, 매뉴얼 오일 펌프, 고압 오일 파이프와 기타로 구성됩니다. 로드 지름은 300 밀리미터이고, 두께가 25 밀리미터이고, 공기를 위치시키기 위한 위치설정 라인이 그것에 새겨집니다. 공기을 최대 쓰러스트는 6t이고, 뇌졸증이 160 밀리미터이고, 올림 막대의 올림 높이가 100 밀리미터이고, 매뉴얼 오일 펌프에서의 정격 압력이 30Mpa입니다.

2. 측정 전기 다리 : 지원, 접합부와 다이얼 지시계 브라켓, 기타 등등의 조립되게, 접합부는 높이를 조정하기 위해 지지 칼럼을 따라 높일 수 있습니다.

4, 설치 방법 :

1, 접합부가 지지 칼럼으로 고쳐집니다, 지상으로부터의 250 밀리미터가 적절합니다, 두 개의 지지가 평평하여야 합니다, 기둥이 똑같은 직선에 있어야 합니다, 두 개의 지지 위의 접합부의 높이가 똑같은 것 이어야 합니다.

2, 오일 펌프, 압력계 고압 배관, 공기를 연결시키십시요.

3. 각각 2개 외측 빔을 안쪽 빔에 삽입하고 그들이 적소에 있는 후에 노브를 강화하세요.

지상 300 밀리미터에, 4, 지지 칼럼 위의 전체 브리지빔의 높이는 적절합니다.

5. 압력계와 고압 배관을 연결시키세요.

Ｖ. 예비 작업 :

1. 로드 플레이트를 평평한 (오히려 미세사의 박막으로) 시험 포인트에 두세요.

2. 트럭의 거더가 로드 플레이트위에 위치하다는 것을 1 미터 이하이고, 후방을 만들어야 하는 시험 포인트로부터의 일정한 거리에 시험과 트럭을 운전하세요.

3. 공기를 로드 플레이트에 두세요.

4. 그것이 시험 포인트에 있는 대략 대칭적인 위치에서 있도록 측정 전기 다리를 설치하세요.

5. 그것이 트럭의 후방 도리와 접촉하게 하기 위해 공기의 나선 기중기를 회전시키세요. 높이가 충분하지 않을 때, 노즐대를 시험하세요.

6. 다이얼 미터를 다이얼 미터 지지부 위에 설치하고, 로드 측정 지점에 수직적으로 다이얼 미터 계측대 하락을 만드세요.

Vi. 기준 시험 방법 :

1, 안정적 로드 플레이트를 위해 처음으로 어떤 하중 (0.035Mpa)를 추가하고 그리고 나서 짐을 내리고 다이얼 지시계 읽기를 경감을 초기의 판독으로 해석하십시요.

2가 종결 뒤에 있는 하중 경감으로서의 예상되는 한계 부하 1/8- 1/10을 위해 부하 강도와 경감 읽기를 읽었고 기록합니다.

기록 : (a) 경감은 1분에 경감의 양이 이 수준의 부하 강도에서 생성된 경감의 총량의 1%보다 더 크지 않을 때 멈춘 것으로 간주됩니다.

(b) 로드는 압력으로부터 계측기가 잭 실린더에 기름 압력이라고 읽었습니다.

3. 부하 강도가 장소에 대한 실제 세출입 최대 접촉 압력 또는 재단의 최저 항복점을 초과할 때, 시험은 중지될 것입니다.

vii. 계산 :

다음에 따른 것 : P=F/S 즉, F=P.S, Ph.Sh=Py.Sy

Ph-- -- 로드 플레이트 부하 강도 (MPa)

시-- -- 로드 플레이트의 하중 플레이트 (K30 지역의 지역 : 3.14×300×300÷4 스퀘어 밀리미터)

피-- 잭 실린더에서 기름 압력은 압력계, 유닛에서 읽습니다 : Mpa)

Sy-- 실린더 영역 : 3.14×40×40÷4 (스퀘어 밀리미터)

(D=40 밀리미터) Ph= (Sy/Sh) ·Py

평판 부하계 자체가 어떤 체중을 가지고 있고 시스템에서 어떤 반발이 있는 것처럼, 그것은 시험 동안 보정되어야 합니다. 계산식은 다음과 같습니다 :

Ph = (Sy/Sh) Ｐ Ｙ + Pc - Pf (Mpa)

매 시각 로드 2Mpa

Pc - 공기에서의 압력과 로드 플레이트 위의 30 판형 무거운 짐

Pf -- 오일 회로에서의 압력과 로드 플레이트에 대한 피스톤 저항

부하 강도를 구상하세요 ---- 경감은 각각 부하 강도 (Ph) 가치와 상응하는 경감 (3 다이얼 미터의 평균)에 따라 구부러집니다. 이 곡선에 따르면, 어떤 경감 양에 있는 부하 강도는 발견되고 그리고 나서 기본 계수 Ｋ가 다음의 방식에 의해 계산됩니다.

K= 부하 강도 (Mpa)/subsidence (센티미터)

viii. 예방책과 유지

1, 압력계가 깨끗이 유지되, 다이얼 미터가 당기 또는 영향, 계측대 부분이 재와 석유, 다이얼 미터에 붙어있을 수 없습니다, 압력계가 크랙 방지에 실내 건조 장소에 위치한 플라스틱 커버를 커버하기 위해, 사용되지 않습니다. 방습

2. 오일 펌프의 작동유는 정기적으로 10 번 오일에 의해서 보충되어야 합니다. 급유 홀의 위치는 실린더 블록의 맨 뒤에 있고 오일 저장부 능력이 1 원입니다.

3, 테스트, 팽팽히 조이는 수동핸들이 강화되어야 하기 전에, 헐거워지지 마세요.

4, 시험, 다이얼 인디케이터 로드는 똑같은 것 것 하중 플레이트 평면, 지름과 직각이어야 합니다.

5. 반응으로서 사용된 트럭의 바퀴와 공기의 센터 사이의 거리는 1 미터보다 더 커야 합니다.

기록 : 1. 오일 펌프에 압력을 가하기 전에, 시스템에서 공기가 있을지 확인하세요. 미안하지만, 있다면 (석유를 위한) 파이프에서 어떤 거품이 없을 때까지 공기 배출구와 대기로부터의 공기를 공기를 빼세요.

2. 만약 대기 온도가 이 기간에 0C보다 낮으면, 수력인 10 번 항공이 (SY1131을 기름을 칩니다 -- 76) 사용되고 다르고 오일의 브랜드가 섞이도록 허용되지 않습니다.

3. 잭 스크루의 높이는 마크 라인을 초과할 수 없습니다.
