제품 상세 정보:
|
| 보증: | 1년이요 | 모델: | GSA-87R |
|---|---|---|---|
| 차원(MM)(L*W*H): | 600*740*890 | 측정 범위(MM)(X*Y*Z): | 300*200*200 |
| 측정 정확도 (μm): | 2.5+L/100 | 반복성 (μm): | 2.5 |
| 체중 (킬로그램): | 190 킬로그램 | 리니어 스케일 결의안: | 0.5μm |
| 하이 라이트: | 비전 측정 시스템,광학 비젼 시스템 |
||

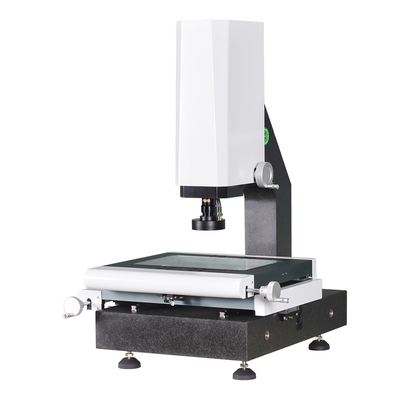

광학 비젼 시스템은 정확하게 0.5μM의 선형 도출을 측정했습니다
제품 프레젠테이션 :
GSA 일련 광학 길이 측정기는 중요한 기구가 당신의 제품의 품질 제어 프로세스에 사용했다는 것 입니다. 그것은 당신의 제품의 차원 정확도를 보증하고 당신의 제품을 더 경쟁적으로 만듭니다.
고정밀도 하드웨어 형태
시리즈는 고정밀도 선형 가이드웨이로 설정되고 유일한 동적 성능과 최종 사용자 경험을 제공합니다. 또한 가득 찬 프로그램 가능한 8 부문 LED 표면 조명 벨소리와 3 주축 0.0005 밀리미터 고해상도 선형탐촉자와 강력한 측정 소프트웨어를 포함합니다.
역분석 공학

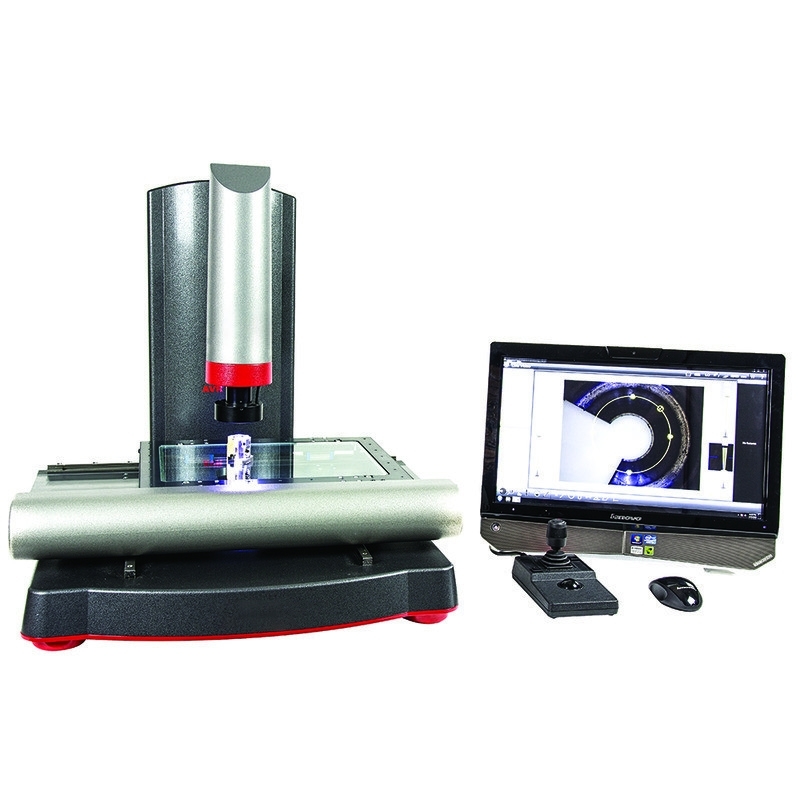

GSA 시리즈 VMM은 선택적인 구조로서 터치 프로브를 레니쇼와 호환 가능합니다. 사용자들은 쉽게 단일 기계에서 2D와 3D 측정 기능을 달성할 수 있습니다. 소프트웨어는 광학렌즈와 터치 프로브 사이에 벌충을 산정할 수 있고 모든 계측 결과가 한 자리표계 내에 포함된다는 것을 확인합니다. 계측 결과는 역분석 공학을 위한 3D 그림으로 출력될 수 있습니다.
소형이고 정확합니다
GSA 일련 VMM은 정확한 부품을 제조하는 대부분의 공장의 가장 공통 모델입니다. 그것은 어플리케이션을 측정하는 소량 샘플에 적당합니다. 사용자 편의성 소프트웨어로, 3 주축 수동 제어는 운영자가 매우 짧은 시간에 기계를 사용하여 처리될 수 있게 허락합니다.
상술
| 항목 | GSA-87R | |
| 차원(MM)(L*W*H) | 600*740*890 | |
| 측정 범위(MM)(X*Y*Z) | 300*200*200 | |
| 측정 정확도 (μm) | 2.5+L/100 | |
| 반복성 (μm) | 2.5 | |
| 체중 (킬로그램) | 190 킬로그램 | |
| 이미지와 측정 | CCD | 1.2million 화소 디지털 카메라 |
| 렌즈 | 매뉴얼 패어진 줌 렌즈 0.7 -4.5X (선택적 전자 확대 신호 궤환 렌즈) | |
| 확대 | 단지 참조 (을 위한 18-195X. 다른 카메라와 렌즈로 확대는 다를 것입니다) | |
| 시계 | 8.1~1.3mm (단지 참조로서 다른 카메라와 렌즈 조합으로 가치가 다를 것입니다) | |
| 작업 거리 | 90 밀리미터 | |
| 리니어 스케일 결의안 | 0.5μm | |
| 구동 시스템 | X/Y/Z 주축 수동 제어 | |
| 조명 |
(선택적인 프로그램가능 LED8 구역 벨소리 표면 광, LED 최저 팽행 광 : 동축 빛)
|
|
