제품 상세 정보:
|
| 보증: | 1년이요 | 원산지: | 동가춘, 중국 |
|---|---|---|---|
| 이동 범위 X,Y 주축: | 100x100m(4inx4in) | 범위 Z축을 여행하기: | 100 밀리미터 (4in) |
| 측정 정확도 (U1XY): | ±(5+0.08L)um Ｌ = 측정 길이 (밀리미터) | 고체촬상소자카메라: | 화소는 고체촬상소자카메라를 착색시킵니다 |
| 단계 유리 크기: | 6.7×6.7in 170x170mm | max.loading: | 5 킬로그램 11lbs |
| 하이 라이트: | 비전 측정 시스템,광학 비젼 시스템 |
||

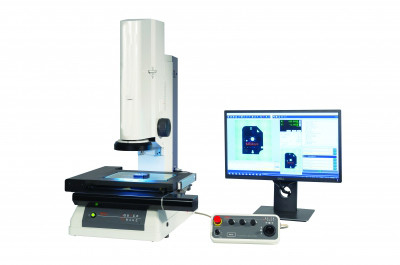

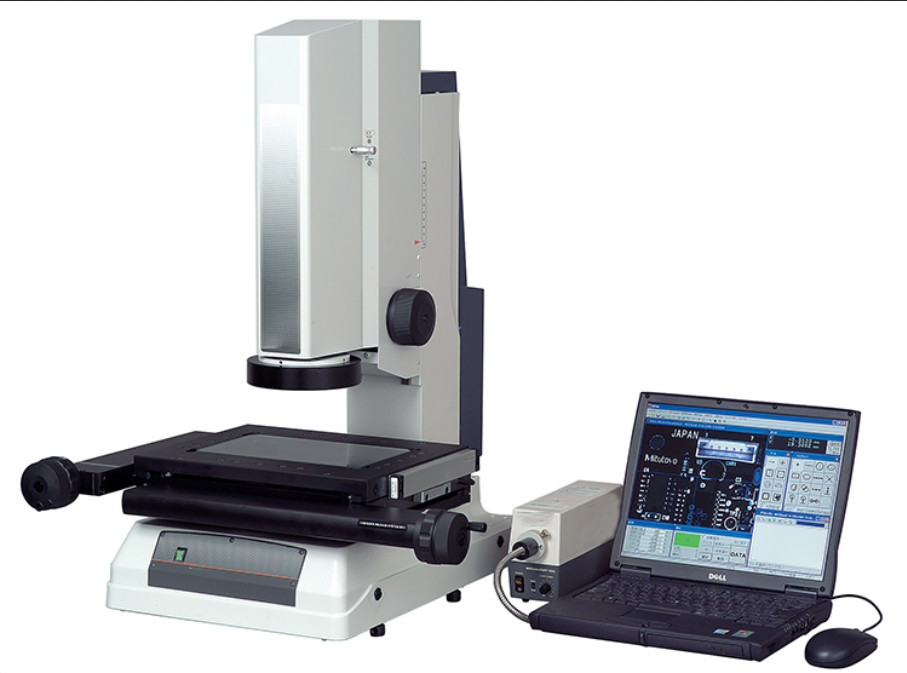

2D 비전 측정 계기 급속 이미징 모델 GSA-T361
제품 프레젠테이션 :
전체 단계 왕복거리 범위 전체에 걸쳐 사용자들에게 자동 측정을 제공하면서, GSA 일련 시각적 측정 시스템은 넓은 보기 필드 (32 Ｘ 24 밀리미터), 초점 심도 (최고 ± 11까지 밀리미터), 완전히 전기 XY 단계와 최근 QIPAK 소프트웨어를 특징으로 합니다. QIPAK V6.1의 이미지 스티칭 기능에 결합된 텔레센트릭 광학계가 완전 자동 광역 측정을 달성할 수 있습니다. GSA 일련은 0.2X 광학 배율과 (3.5+0.2L) Ｕ Ｍ의 측정 정확도와 200 밀리미터 Ｘ 100 밀리미터와 200 밀리미터 Ｘ 170 밀리미터와 300 밀리미터 Ｘ 170 밀리미터의 측정 범위 선택을 제공합니다.
측정 결과는 직접적으로 실시간으로 비디오 이미지에 디스플레이되고 허용한도 판단이 첫눈에 명백합니다. 더 높은 측정 정확도로, 빠른 이미지는 1등급 질과 기능성을 보증합니다. 짜맞춘 led 라이트닝과고 휘도와 화소 컬러 카메라는 관찰과 측정을 위해 고해상도 영상을 사용할 수 있습니다.
| 모델 | GSA-T361 | GSA-T362 | GSA-T363 |
| 이동 범위 X,Y 주축 | 100x100m(4inx4in) | 100x100m(4inx4in) | 200x100mm(8inx4in) |
| 범위 Z축을 여행하기 | 100 밀리미터 (4in) | 100 밀리미터 (4in) | 100 밀리미터 (4in) |
| 측정 모드 | 고해상도 방식과 일반 모드 | 고해상도 방식과 일반 모드 | 고해상도 방식과 일반 모드 |
| (모니터에) 정확도 | ±5um (높은 해상도 모드 ),±8um (일반 모드) QI-B는 ±2.7um (고해상도 mode)±4um(normal 모드)을 모델링합니다 | ±5um (높은 해상도 모드 ),±8um (일반 모드) QI-B는 ±2.7um (고해상도 mode)±4um(normal 모드)을 모델링합니다 | ±5um (높은 해상도 모드 ),±8um (일반 모드) QI-B는 ±2.7um (고해상도 mode)±4um(normal 모드)을 모델링합니다 |
| 반복성 | 1 um (고해상도 방식), ±2um (일반 모드) QI-B 모델들 :0.7 um (고해상도 mode)1um(normal 모드) | 1 um (고해상도 방식), ±2um (일반 모드) QI-B 모델들 :0.7 um (고해상도 mode)1um(normal 모드) | 1 um (고해상도 방식), ±2um (일반 모드) QI-B 모델들 :0.7 um (고해상도 mode)1um(normal 모드) |
| 측정 정확도 (U1XY) | ±(5+0.08L)um Ｌ = 측정 길이 (밀리미터) | ±(5+0.08L)um Ｌ = 측정 길이 (밀리미터) | ±(5+0.08L)um Ｌ = 측정 길이 (밀리미터) |
| 고체촬상소자카메라 | 화소는 고체촬상소자카메라를 착색시킵니다 | 화소는 고체촬상소자카메라를 착색시킵니다 | 화소는 고체촬상소자카메라를 착색시킵니다 |
| 광 시스템 | 확대 0.2X, 더블 텔레센트릭 시스템 distance-90mm으로 일하기 focus-±0.6mm (고해상도 방식), ±11mm (일반 모드)의 깊이 |
확대 0.2X, 더블 텔레센트릭 시스템 distance-90mm으로 일하기 focus-±0.6mm (고해상도 방식), ±11mm (일반 모드)의 깊이 |
확대 0.2X, 더블 텔레센트릭 시스템 distance-90mm으로 일하기 focus-±0.6mm (고해상도 방식), ±11mm (일반 모드)의 깊이 |
| 조명 | 외형 표면 4 사분면 LED | 외형 표면 4 사분면 LED | 외형 표면 4 사분면 LED |
| 단계 유리 크기 | 6.7×6.7in 170x170mm | 6.7×6.7in 170x170mm | 9.5×5.5in 242x140mm |
| Max.loading | 5 킬로그램 11lbs | 5 킬로그램 11lbs | 10 킬로그램 22lbs |
| 집단 | 132lbs 60 킬로그램 | 132lbs 60 킬로그램 | 140lbs 64 킬로그램 |
