제품 상세 정보:
|
| 보증: | 1년이요 | Z축 여행: | 75 밀리미터 |
|---|---|---|---|
| 정확도 (바인딩과 와이드 필드): | 3+L/150um | 정확도 (바인딩과 고정밀): | 2+L/150um |
| 반복성(고정밀): | 1.5um | 맥스. 부하 용량: | 5Kg |
| 정확도 (바인딩 없는 와이드 필드): | 3 um | X/Y 주축 여행: | 200x200mm |
| 하이 라이트: | 비전 측정 시스템,광학 비젼 시스템 |
||

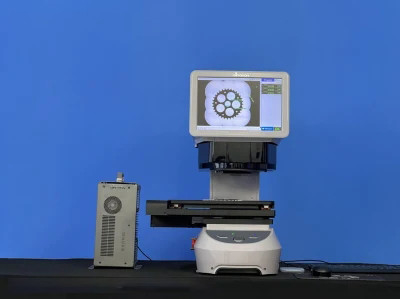

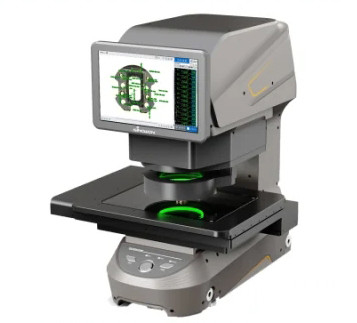

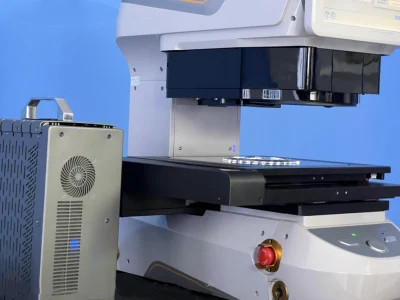

2차원 측정 비젼 시스템고 정밀도 측정
제품 특성 :
벤치탑 인스턴트식품 측정 시스템
취급되도록 쉬운 테이블 구조, 소형 사이즈.
1개 버튼 측정, 자동 측정을 달성하기 위해 또한 IO 신호와 일치될 수 있습니다.
보고서는 데이터 관리 시스템에 자동적으로 업로드될 수 있습니다.
표면 광 하에고 정밀도 측정
두배 확대 텔레센트릭 렌즈와 2대 20MP 카메라, 자동차 다중 각도 표면 광과 선택적 동축 표면 광으로 설비됩니다.
독립 강력한 AI 모서리 계산 알고리즘으로, 그것은 표면적으로 찾는 정확한 모서리와 경계 클러터를 위한 필터 무효 영역을 쉽게 실현할 수 있습니다.
표면 광의 측정 반복 가능성은 또한 최저 빛의 그것으로서의 비슷한 수준을 이를 수 있습니다.
빠른 측정과 용이한 작동
매우 측정 시간을 줄이면서, 1/2에서 100 차원을 측정할 수 있습니다.
소프트웨어의 운용 정합은 이해되도록 단순하고 쉽고 측정 프로그램과 매개변수 설정이 쉽게 작성될 수 있습니다.
자동 초점 조정, 자동 위치설정과 자동 측정 기능으로, 누군가 운영이 안정적 측정 결과를 획득할 수 있습니다.
기술적 요구 :
| 모델 | GSA-52F | GSA-53F | GSA-54F | ||
| 측정 범위 | Ｘ | φ100 | 200 밀리미터 | 300 밀리미터 | |
| Ｙ | 200 밀리미터 | 200 밀리미터 | |||
| Ｚ | 75 밀리미터 | 75 밀리미터 | 75 밀리미터 | ||
| FOV | 고정밀 방식 | 26 밀리미터 Ｘ 18 밀리미터 | |||
| 와이드 필드 방식 | φ100mm | ||||
| 반복성 | 고정밀 방식 | ± 1.5μm | |||
| 와이드 필드 방식 | ± 3μm | ||||
| 최소 단위 | 0.1μm | ||||
| 정확도 | 고정밀 | 굳어지는 것 없이 | ±1.5μm | ||
| 바인딩으로 | ±2+L/150μm | ±2+L/150μm | |||
| 와이드 필드 | 굳어지는 것 없이 | ±3μm | |||
| 바인딩으로 | ±3+L/150μm | ±3+L/150μm | |||
| 중량 | 33 Kg | 45 Kg | 50 Kg | ||
| 광 시스템 | 카메라 | 1 " 20MP BW 카메라 * 2 | |||
| 렌즈 | 두배 확대 텔레센트릭 렌즈 | ||||
| 표면 광 | 리프터블 빛을 투-링 | ||||
| 최저 빛 | 녹색 평행한 바닥 빛 | ||||
| 능력 | 5 Kg | ||||
| 측정 소프트웨어 | GD&T 소프트웨어 | ||||
| 전원 공급기 | 220V±10%,50Hz | ||||
| 작업 환경 | 온도 : 20±3oC, 습도 : 30-80%, 진동 : <0> | ||||
| 차원 (L*W*H) 밀리미터 | 600*300*650mm | 600*410*650mm | 600*510*650mm |
||
