제품 상세 정보:
|
| 원래 장소: | 광동, 중국 | 모델 번호: | GSA-T56 |
|---|---|---|---|
| 렌즈: | 0.7~4.5X | 시계: | 8.1 밀리미터 ~ 1.3 밀리미터 |
| 리니어 스케일 결의안: | 0.5μm (선택적인 0.1μm) | 보증: | 24 모테스 |
| 확대: | 18~195 Ｘ | 작업 거리: | 80 밀리미터 |
| 하이 라이트: | 비디오 측정 시스템,시각적 측정 장치 |
||

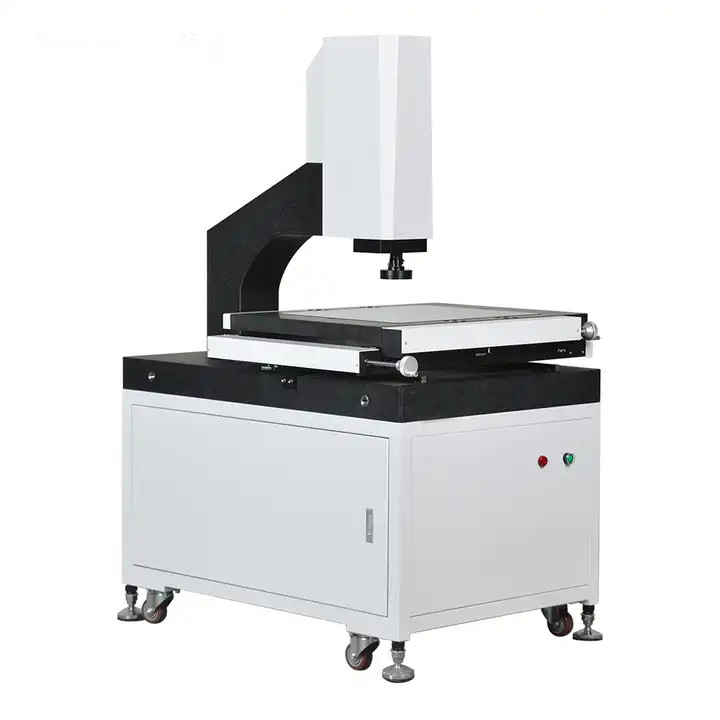

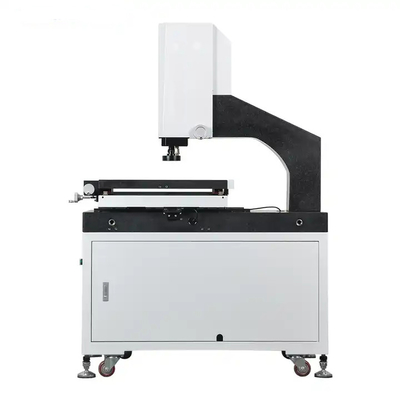

조치 제품 치수 정확도를 위한고 정밀도 시각적 측정 장치
제품 프레젠테이션 :
시각적 측정 기계는 피직컬 디멘션의 정밀 측정을 위해 사용된 증서입니다, 정확도로의 마이크로미터까지. 제조 공정에 있는 제품의 이미지를 캡쳐하고, 이미지 화소를 분석하고, 측정 소프트웨어를 사용하여 2차원적 차원을 산정하는 것은 카메라를 사용하는 광학 측정 기구입니다.
GSK 시리즈 시각적 길이 측정기는 주형, 전자, 반도체, 사출 성형, 3C 제품, 의학적이, 항공, 등과 같은 다른 산업에 정확한 2차원적 차원적인 측정 앱과 최종 사용자들을 위한 우리의 회사의 설계되고 개발된 유행 모델입니다. 그것은 당신의 제품의 치수 정확도를 보증하고 그것을 더 경쟁적으로 만들면서, 중요한 기구가 당신의 제품의 품질 제어 프로세스에 사용했다는 것 입니다.
GSA-T56 모델은 정밀 부분을 대부분의 공장에서 생성시키기 위한 가장 일반적으로 사용된 모델입니다. 샘플의 소량을 측정하는데 적합합니다. 사용자 편의성 소프트웨어와 3 주축 수동 제어는 운영자들이 단기간에 기계를 관리하고 사용할 수 있게 허락합니다.
특성 :
고정밀과 안정적 그래닛을 토대와 칼럼, 3개 주축 0.0005 밀리미터 고해상도 리니어 센서로 이용하기
----각각 기계의 고성능과 정확도를 보증하세요.
채택하 HIWIN 선형 가이드 레일과 고정밀 선형 가이드 레일이 알루미늄 작업대와 단단한 양극 처리 표면 처리와 결합했습니다.
----고다이나믹 성능과 기계의 장수 순환 사용을 보증하세요.
기업들을 사용하는 것 최근에 리니어 스케일과 조명 제어와 터치 프로브 신호 전송을 위한 집적 코어 제어함을 개발했습니다.
----쉬운 배선과 유지를 보증하세요. 기계의 안정성이 매우 증가합니다.

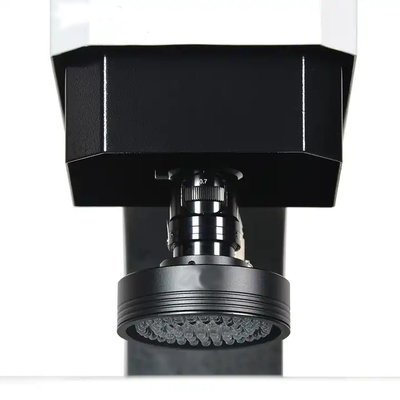

이미지 변형을 피하기 위한 팽행 광 경로와 프로그램 가능한 윤곽 LED 라이트.
----측정 정확도를 보증하세요.
다수 조명 각도와 밝기를 제공하면서, 8개 부분 소프트웨어는 LED 원형광을 조절합니다.
----상이한 모양과 소재의 부품에 적합합니다.
제 매개 변수는 일부 측정 프로그램에서 기록될 수 있고 사용자들이 측정 공정 동안 그들을 조정할 필요가 없습니다.
----사용하도록 우호적이고 편리합니다.
| 모델 | GSA-T56 | GSA-T57 | GSA-T58 | GSA-T59 | |
| 차원(MM)(L×W×H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| 측정 범위(MM)(X×Y×Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| 측정 정확도(μm) | 2.5 + Ｌ / 100 | 3.0 + Ｌ / 100 | |||
| 반복성 (μm) | 2.5 | 3 | |||
| 체중 (킬로그램) | 140 | 190 | 240 | 290 | |
| 이미지와 측정 | 카메라 | 공업적 등급 고해상도 고체촬상소자카메라 | |||
| 렌즈 | 0.7~4.5X 설명서는 높은 반복성과 줌 렌즈를 손상시켰습니다 | ||||
| 확대 | 18~195 Ｘ | ||||
| 시계 | 8.1 밀리미터 ~ 1.3 밀리미터 | ||||
| 작업 거리 | 80 밀리미터 | ||||
| 리니어 스케일 결의안 | 0.5μm (선택적인 0.1μm) | ||||
| 구동 시스템 | Ｘ / Ｙ / Ｚ 수동 제어 | ||||
| 조명 | 프로그램가능 LED 8 부문 /single 부문 벨소리 표면 광, 평행한 LED 윤곽 빛 | ||||
