제품 상세 정보:
|
| 반복정도(mm): | 0.005 | X ,Y 측정 정확도(μm): | 3.0+L/200 |
|---|---|---|---|
| 선형 스케일 분해능: | 0.5μm | Z축 이동거리(mm): | 150 (300mm로 맞춤화 가능) |
| 소프트웨어: | 자체 개발 측정 소프트웨어 | 보증: | 일년 |
| 하이 라이트: | FPC 기어 측정기,CNC 기어 측정기,0.005mm 정확도 비전 측정 시스템 |
||

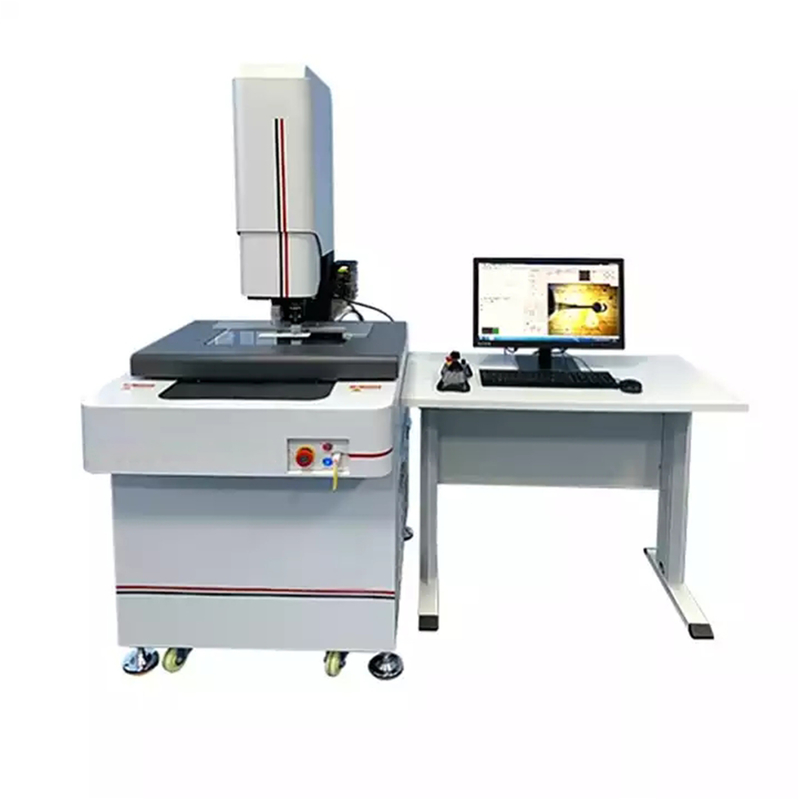

다기능 비전 시스템 광학 장비 비디오 CNC 기어 측정기
제품 소개:
이미지 측정기는 점, 선, 원 및 기타 요소를 정확하게 측정할 수 있으며 강력한 보고서 출력 기능이 있어 특히 광범위한 제품을 대량으로 측정하는 데 적합합니다.
기계, 전자, 금형, 사출 성형, 하드웨어, 고무, 저전압 전기 제품, 자성 재료, 정밀 하드웨어, 정밀 스탬핑, 커넥터, 커넥터, 터미널, 휴대폰, 가전 제품, 컴퓨터 (컴퓨터), 액정에 널리 사용됩니다. 텔레비전(LCD), 인쇄 회로 기판(회로 기판, PCB), 자동차, 의료 장비, 시계, 도구 및 기타 산업.
측정 대상:
LCD, FPC, PCB, 회로 기판, 나사, 스프링, 시계, 시계, 미터, 커넥터(커넥터, 단자), 기어, 캠, 스레드, 반경 템플릿, 스레드 템플릿, 전선 및 케이블, 도구, 베어링, 하드웨어, 스탬핑 부품 , 스크린, 테스트 스크린, 시멘트 스크린, 메쉬 패널(스틸 메쉬, SMT 템플릿) 등
측정 요소:
길이, 너비, 높이, 구멍 거리, 간격, 핀 간격, 두께, 호, 직경, 반경, 홈, 각도, R 각도 등
이미지 측정 기기 본체 및 애플리케이션 기능:
1. 모바일 장치는 전송 설계를 깨고 안정적이고 빠른 움직임을 달성합니다.
2. 기둥과 기초는 고정밀 화강암 구조로 만들어져 안정적이고 신뢰할 수 있습니다.
3. 다양한 측정 요구를 충족시키기 위해 SBK-E 다기능 측정 소프트웨어를 갖추고 있습니다.
4. 빠른 감지를 위해 DXF 파일을 가져올 수 있습니다.
5. 측정 데이터를 Word, Excel 및 AutoCAD로 가져올 수 있습니다.
6. 테스트 결과를 출력하기 쉬운 그래픽 출력 기능.
7. 기계 정확도와 서비스 수명을 보장하는 XY 축 정밀 크로스 롤러 가이드.
8. Z축은 안정적인 Z축 초점을 보장하고 2차 초점 및 이미지 측정 정확도를 해결하기 위해 은색 선형 가이드 레일을 채택합니다.
9. 제품의 고화질 측정을 위한 고화질 렌즈와 고해상도 CCD.
10. 배율 전환이 쉬운 업계 고급 카드 위치 렌즈.
명세서:
| 모델 | GSKA-1510 매뉴얼 | GSKA-2010매뉴얼 | GSKA-3020매뉴얼 | GSKA- 4030매뉴얼 |
| 주요 크기 | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| 금속 플랫폼 크기 | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| 유리 플랫폼 크기 | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| 실제 임펄스 스트로크 | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| 무게 | 130KG | 140KG | 200KG | 250KG |
| 기계 바닥 | 00레벨 화강암 | |||
| 선형 정확도 | (3+L/75)µm | |||
| 표면 조명 | LED 링형 초고휘도 냉광원(휘도 조절 가능) | |||
| 빛나는 외곽선 | LED 초고휘도 진원도 조명(휘도 조절 가능) | |||
| 계산, 계산 기능 | REICA 2.5D 정밀 측정 시스템 소프트웨어 | |||
| 분석력 | 0.001mm | |||
| 반복 정확도 | 0.002mm | |||
| CCD | SONYchip1/3 컬러 CCD | |||
| 접안 렌즈 | 0.5X(1X,2X 선택 가능) | |||
| 물체 유리 | 0.7X~4.5X 증폭율 20X~120X | |||
| 전원 | AC90~264V 50/60Hz | |||
| 짐 | 30KG | |||
제안된 테이블: 적재 용량≥350KG;차원 (L*W*H): 1000×600×500(mm)
우리의 서비스:
고객에게 프리미엄 품질의 제품과 만족스러운 서비스를 제공하기 위해 최선을 다하고 있습니다.우리는 애프터 서비스가 마땅히 받아야 할 중요성을 가지고 있습니다.
문제가 발생하면 제품 지식과 집단 경험을 통해 불편을 최소화하십시오.
시작 지원, 측정 서비스, 유지 보수, 수리, 업그레이드 및 개조를 제공합니다.당신은 우리를 의지할 수 있습니다.
우리는 다음을 포함하되 이에 국한되지 않는 지속적인 기술 지원 및 서비스를 제공하기 위해 최선을 다합니다.
1. 프로세스 제어 및 향상.
2. 기계 교육 및 업그레이드.
3. 기계, 계측, 판매 및 서비스.
4. 전문 유지 보수 수리 및 보수.
5. 컨설팅 및 자문 서비스.
6. 온라인 기술 지원.
7. 전 세계 유통업체의 현장 교육 및 애프터 서비스.
당사의 지원 서비스는 주로 프로필 프로젝터, 비디오 측정 시스템(VMS), 좌표 측정 시스템(CMS), 도구 프리세터, 백색광 간섭계, 높이 측정 장비, 선형 스케일, 디지털 판독, IC, 측정 소프트웨어에 있습니다.
