제품 상세 정보:
|

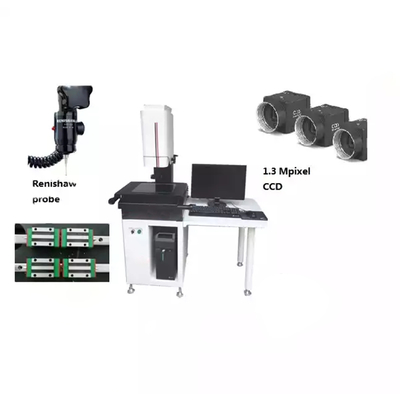

| 광학 배율: | 0.7-4.5X | 선택적 프로브: | Renishaw MCP 프로브 |
|---|---|---|---|
| 선형 스케일 분해능: | 0.5μm | Z축 이동거리(mm): | 150 (300mm로 맞춤화 가능) |
| 소프트웨어: | 자체 개발 측정 소프트웨어 | 보증: | 일년 |
| 하이 라이트: | 60Hz 비전 측정 시스템,0.7X 비전 측정 시스템,4.5X 광학 측정기 |
||

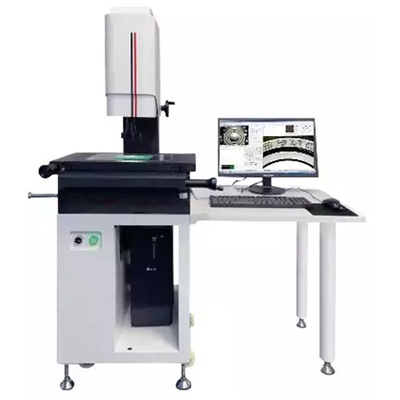

2차원 3차원 비전 측정 시스템 광학 측정기
원리:
수동 이미지 측정기는 줌 대물 렌즈를 사용하여 측정 대상을 확대하고 CCD 산업용 카메라 장치를 통해 이미지를 컴퓨터에 입력하고 측정 대상의 증폭 이미지를 측정 소프트웨어로 전송하여 비접촉식으로, 다양한 복잡한 공작물 형상 측정을 효율적으로 감지합니다.
제품 특징:
자동 화상 측정 기기와 비교하여 자동 화상 측정 기기의 3축은 모터로 구동되어 자동 측정을 실현할 수 있습니다.작업자 수동 제어 측정에 의한 수동 이미지 측정기 3 축.단점은 측정 속도가 느리고 반복 측정 정확도가 낮다는 것입니다.장점은 저렴한 비용, 프로그래밍 없이 작동, 단일 제품을 테스트하는 것이 더 편리하다는 것입니다.자동제어 기술의 발달로 수동영상측정기는 자동영상측정기로 대체되었다.
사용:
스탬핑 부품, 플라스틱 부품, 박막, 변형하기 쉽고 손상하기 쉽고 고무, 플라스틱, 하드웨어, 시계, 경공업 및 기타 산업과 같은 공작물의 작은 크기의 비접촉식 측정에 적합합니다.
명세서:
| 모델 | GSKA-1510 매뉴얼 | GSKA-2010매뉴얼 | GSKA-3020매뉴얼 | GSKA- 4030매뉴얼 |
| 주요 크기 | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| 금속 플랫폼 크기 | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| 유리 플랫폼 크기 | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| 실제 임펄스 스트로크 | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| 무게 | 130KG | 140KG | 200KG | 250KG |
| 기계 바닥 | 00레벨 화강암 | |||
| 선형 정확도 | (3+L/75)µm | |||
| 표면 조명 | LED 링형 초고휘도 냉광원(휘도 조절 가능) | |||
| 빛나는 외곽선 | LED 초고휘도 진원도 조명(휘도 조절 가능) | |||
| 계산, 계산 기능 | REICA 2.5D 정밀 측정 시스템 소프트웨어 | |||
| 분석력 | 0.001mm | |||
| 반복 정확도 | 0.002mm | |||
| CCD | SONYchip1/3 컬러 CCD | |||
| 접안 렌즈 | 0.5X(1X,2X 선택 가능) | |||
| 물체 유리 | 0.7X~4.5X 증폭율 20X~120X | |||
| 전원 | AC90~264V 50/60Hz | |||
| 짐 | 30KG | |||
제안된 테이블: 적재 용량≥350KG;차원 (L*W*H): 1000×600×500(mm)
우리의 서비스:
고객에게 프리미엄 품질의 제품과 만족스러운 서비스를 제공하기 위해 최선을 다하고 있습니다.우리는 애프터 서비스가 마땅히 받아야 할 중요성을 가지고 있습니다.
문제가 발생하면 제품 지식과 집단 경험을 통해 불편을 최소화하십시오.
시작 지원, 측정 서비스, 유지 보수, 수리, 업그레이드 및 개조를 제공합니다.당신은 우리를 의지할 수 있습니다.
우리는 다음을 포함하되 이에 국한되지 않는 지속적인 기술 지원 및 서비스를 제공하기 위해 최선을 다합니다.
1. 프로세스 제어 및 향상.
2. 기계 교육 및 업그레이드.
3. 기계, 계측, 판매 및 서비스.
4. 전문 유지 보수 수리 및 보수.
5. 컨설팅 및 자문 서비스.
6. 온라인 기술 지원.
7. 전 세계 유통업체의 현장 교육 및 애프터 서비스.
당사의 지원 서비스는 주로 프로필 프로젝터, 비디오 측정 시스템(VMS), 좌표 측정 시스템(CMS), 도구 프리세터, 백색광 간섭계, 높이 측정 장비, 선형 스케일, 디지털 판독, IC, 측정 소프트웨어에 있습니다.
