제품 상세 정보:
|
| 목적: | 10배(관찰), 40배(측정) | 데이터 출력: | 내장 프린터, RS232 인터페이스 |
|---|---|---|---|
| 총 배율: | 100배, 400배 | 드웰 시간: | 0~60초 |
| 최대 표본의 높이: | 100mm | 보증: | 일년 |
| 하이 라이트: | 마이크로 Vickers 디지털 경도계,수동 터렛 디지털 경도계,OEM Vickers 경도 시험기 |
||
OEM 마이크로 비커스 경도계 경도계/디지털 경도계 수동 터렛
제품 특징:

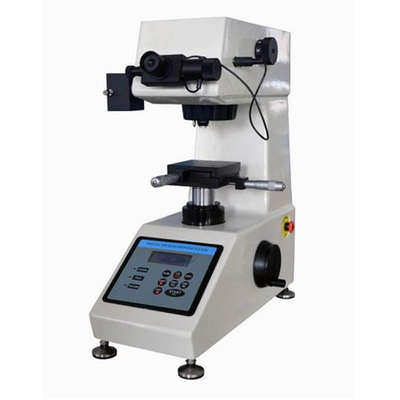

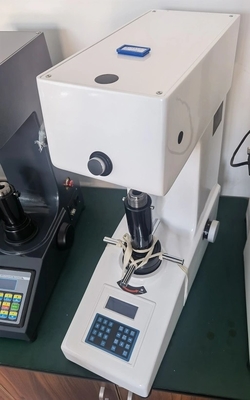

GSKA-452H Digital Micro Vickers 경도 시험기는 광학, 기계 및 전기 기능의 고유한 정밀 설계를 채택하고 압흔 이미지를 보다 선명하게 만들고 보다 정확한 측정을 얻을 수 있습니다.
디지털 측정 접안렌즈를 사용하면 테이블을 확인하거나 압흔의 대각선을 입력할 필요 없이 테스트 모드, 테스트 힘, 압흔 길이, 체류 시간, 테스트 번호 및 변환 스케일을 직접 표시할 수 있습니다.
만입 길이를 측정한 후 접안 렌즈 버튼을 누르는 한 자동으로 경도 값을 가져와 화면에 표시할 수 있습니다.
테스트 결과는 내장된 프린터와 컴퓨터에 연결하기 위한 RS232 인터페이스로 인쇄할 수 있습니다.
Knoop 경도를 측정하기 위해 옵션인 Knoop 압자를 설치할 수 있습니다.
선택적 LCD 비디오 측정 장치 및 CCD 이미지 자동 측정 시스템 장착 지원.
적용 범위:
철금속, 비철금속, IC 얇은 부분, 코팅, 합판에 적합합니다.유리, 도자기, 마노, 보석, 얇은 플라스틱 조각 등;탄화층의 깊이와 사다리꼴 및 담금질 경화층과 같은 경도 시험.
기술 사양:
| 모델 | GSKA-452H | |
| 테스트 포스 | 여친 | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
| N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N | |
| 테스트 범위 | 1HV~2967HV | |
| 시험 모드 | 홍콩/홍콩 | |
| 로딩 방법 | 자동(로딩/드웰/언로딩) | |
| 터릿 | 수동 터렛 | |
| 전환 규모 | 홍콩, HRA, HRB, HRC, HRD, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBW | |
| 데이터 출력 | 내장 프린터, RS232 인터페이스 | |
| 목적 | 10배(관찰), 40배(측정) | |
| 접안 렌즈 | 10배 | |
| 총 배율 | 100배, 400배 | |
| 해결 | 0.0625μm | |
| 드웰 시간 | 0~60초 | |
| 광원 | 할로겐 램프 | |
| XY 테스트 테이블 | 크기: 100×100mm;여행: 25×25mm;해상도: 0.01mm | |
| 최대표본의 높이 | 100mm | |
| 목 | 98mm | |
| 전원 공급 장치 | AC220V/50Hz/1상, AC110V/60Hz/1상 | |
| 표준 실행 | ISO 6507, ASTM E384, JIS Z2244, GB/T 4340.2 | |
| 치수 | 480×325×545mm, 포장 치수: 600×360×800mm | |
| 무게 | 순중량: 31kg, 총중량: 44kg |
|
Vickers 경도 시험 방법은 1~100kgf의 하중을 받는 대향 면 사이의 각도가 136도이고 사각형 밑면이 있는 직각 피라미드 형태의 다이아몬드 압자로 시험 재료를 압입하는 것으로 구성됩니다.전체 부하는 일반적으로 10~15초 동안 적용됩니다.
하중을 제거한 후 재료 표면에 남아 있는 2개의 대각선 압흔을 현미경으로 측정하고 평균값을 계산합니다.홈의 경사면 면적이 계산됩니다.비커스 경도는 kgf 하중을 제곱 mm 압흔 면적으로 나누어 얻은 몫입니다.
압입의 평균 대각선이 결정되면 Vickers 경도는 공식에서 계산할 수 있지만 환산표를 사용하는 것이 더 편리합니다.
Vickers 경도는 800 HV/10과 같이 보고되어야 합니다. 즉, 800의 Vickers 경도는 10kgf의 힘을 사용하여 얻어졌습니다.여러 가지 다른 하중 설정은 균일한 재료에 실질적으로 동일한 경도 수치를 제공하며, 이는 다른 경도 시험 방법으로 스케일을 임의로 변경하는 것보다 훨씬 낫습니다.
Vickers 경도 시험의 장점은 매우 정확한 판독값을 얻을 수 있고 모든 유형의 금속 및 표면 처리에 한 가지 유형의 인덴터만 사용된다는 것입니다.다양한 하중에서 가장 부드럽고 가장 단단한 재료를 테스트하기 위해 완벽하게 적응하고 매우 정밀하지만 Vickers 기계는 Brinell 또는 Rockwell 기계보다 더 비싼 플로어 스탠딩 장치입니다.
고객 지원 서비스:
Ø 설치
Ø 교육(고객사 직원 교육)
Ø 교정
Ø 예방 정비
영형 교체 부품
Ø 전화 또는 인터넷을 통한 지원
Ø 현장 진단 및 수리/온라인 진단 및 수리
