줌렌즈: | 줌 렌즈 0.7-4.5X(동축 조명 옵션) | 이미지 배율: | 30-230X |
---|---|---|---|
작동 거리: | 82mm | 결의안: | 0.0001mm |
반복성: | 1.5um | 보증: | 1년이요 |
하이 라이트: | 스탬핑 시각적 길이 측정기,0.7x 시각적 측정 마킨,4.5X 시각적 길이 측정기 |

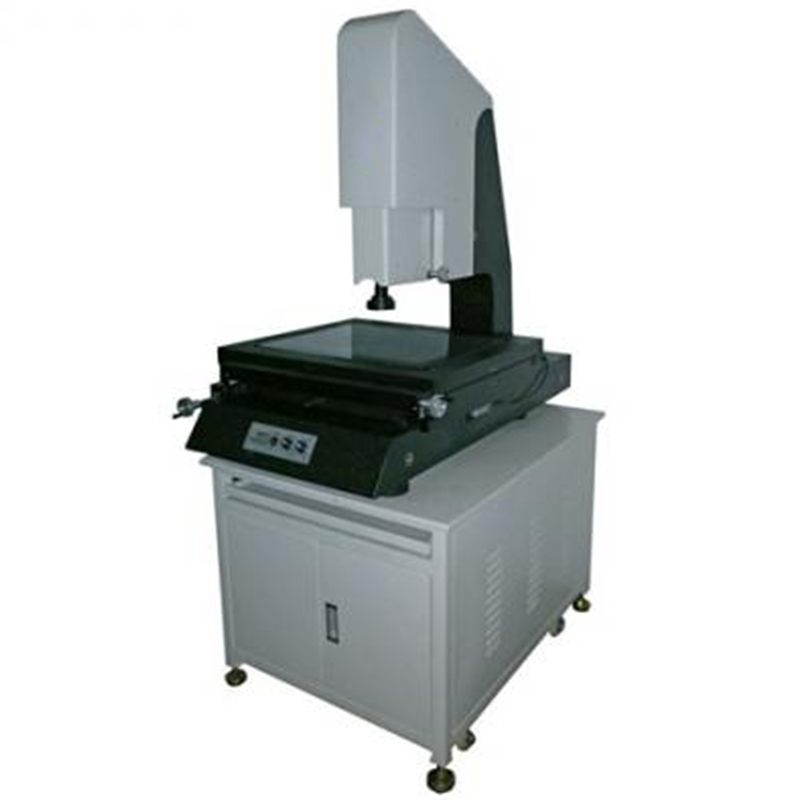

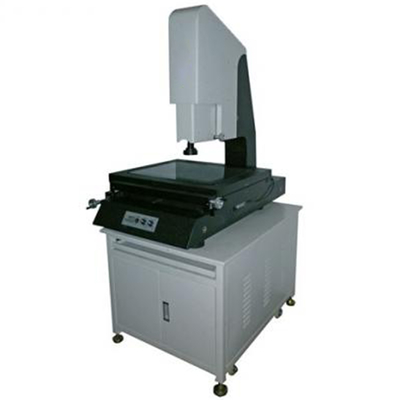

반자동 설명서 2-D 시각적 길이 측정기 줌 렌즈 0.7-4.5X
비전 길이 측정기 개략적 소개 :
●This 비전 길이 측정기는 정확한 기계공들, 눈 기술, 전자 기술 등과 같은 기술을 통합시키는 진보적 측장기입니다.
●This 비전 측정 장치는 설계되고, 제조되고 & 넓게 제품 금속, 전자, 주조, PCB, 프레싱 피스, 연결기에 신청했습니다,
대학, 대학, 조사 기관과 같은 기계, 미터, 시계, 휴대폰, LCD, LED, 경공업과 사용자들.
크기, 도구의 표면 형상, 부품, 샘플 판과 같은 부품, 프레싱 피스, 캠, 스크루, 기어, 총형 커터, 태핑, 주조, 휴대폰 부품을 윤곽을 그리기 위해 주목하여 다양한 단지와 변칙부를 측정하는 것의 고효율과 ●This 영상 기계.
●This 비젼 시스템은 주로 계획된 목표물과 실제 측정 결과에서 발견하는 비교를 달성하기 위해 좋은 공연과 2D &3D 도형 인식 목적에 대하여 적용되고 역분석 공학을 측정하고 조사하고, 눈금 보정하고 수행하기 위해 목적을 실현합니다.
비전 길이 측정기 산업 적용 :
이 2D 비전 측정 장치는 넓게 아래와 같이 산업과 제품에 대하여 적용됩니다 :
LCD, LED, PCB, 스탬핑, 전자공학, 연결기, 주조, 하드웨어, 시청 등.
특징 & 성능 :
1. 대단히 단단한 케이스 기둥과 높은 정확한 대리석 토대는 도입되고 전체 2D 비전 길이 측정기에 대한 매우 안정적 작업대가 제공됩니다 ;
2. 운동 시스템은 가장 높은 시험 정확도를 달성할 수 있는 고선형성과 정확한 V 슬라이더 레일을 채택하고 있습니다 ;
3. 높은 요구에 대해 책임을 진다고 갖춰진 여기의 색깔있는 산업표준 600TVA 고체촬상소자카메라 ;
4. 프로그램 가능한 3 루프 8 구역 LED 표면 시원한 조명 공급원, (선택적인 동축 빛) 직축 림 빛 ;
5. 높은 정확한 광학 스케일은 0.001 밀리미터까지 그것의 정확도를 갖추고 있습니다 ;
6. 독립적으로 개발된 측정 소프트웨어는 손으로 쉬운 프로그램 방법을 달성할 수 있습니다 ;
비전 길이 측정기 기술적인 매개 변수 :
모델 | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
측정 여행 | |||||
X-축 여행 | 200 밀리미터 | 300 밀리미터 | 400 밀리미터 | ||
Y-축 여행 | 100 밀리미터 | 200 밀리미터 | 300 밀리미터 | ||
(선택적인) Z -주축 여행 | 150 밀리미터 | 150 밀리미터 | 150 밀리미터 | ||
작업대 | |||||
알루미늄 합금 벤치 | 360×260mm | 570×355mm | 670×460mm | ||
글라스 벤치 | 260×160mm | 354×254mm | 459×359mm | ||
내력성 | 30 킬로그램 | 50 킬로그램 | 50 킬로그램 | ||
비전 & 측정 장치 | |||||
CCD | 600TVA와 고해상도 빛깔 카메라 | ||||
줌 렌즈 | 줌 렌즈 0.7-4.5X (선택적인 동축 빛) | ||||
화상 배율 비율 | 30-230X | ||||
작업 거리 | 82 밀리미터 | ||||
결의안 | 0.0001 밀리미터 | ||||
반복성 | 1.5 um | ||||
측정 정확도 (μm) |
XY 주축 (3+L/200)um, Z 주축 (비전 측정) (5+L/200) um |
||||
전체적으로 (밀리미터) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
총 중량 (킬로그램) | 160 킬로그램 | 230 킬로그램 | 320 킬로그램 | ||
조명 시스템 | 프로그램 가능한 3-루프 8-구역 표면 광 & 림 빛 | ||||
전원 입력 | 220V±10%(AC) 50HZ |
고객 지원 서비스 :
Ø 설치
(고객 직원들을 훈련시키는) Ø 교육
Ø 보정
Ø 예방 보전
Ø 교체 부분
전화 또는 인터넷 를 경유하는 Ø 지원
Ø 현장 진단과 수리 / 온라인 진단과 수리
